Connector End View (C213) - INLINE
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C213 | INLINE | 14A00514401 | Not Available | |||||

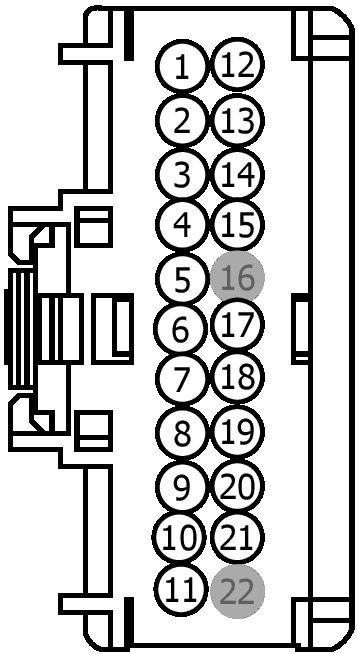

MALE
Harness
14A005

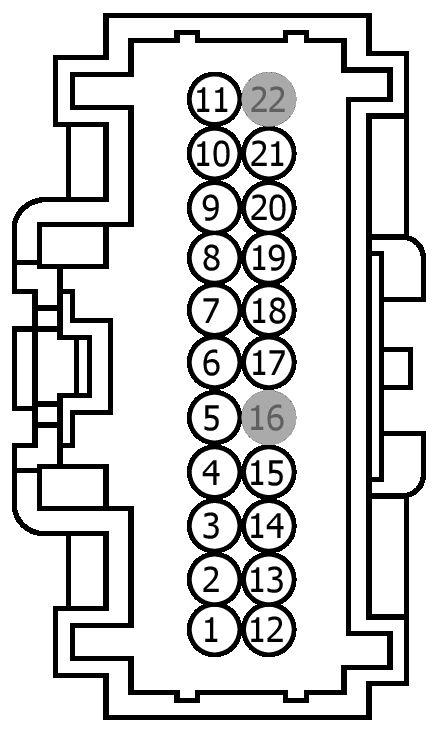

FEMALE
Harness
14401
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number |
| 1 | CHS07 (GY-BU) | 18 | ||
| 2 | CHS31 (YE) | 26 | 14A005 | |
| 2 | CHS31 (YE-OG) | 26 | 14401 | |
| 3 | CHS48 (YE) | 26 | ||
| 4 | CHS49 (VT) | 26 | ||
| 5 | CHS52 (BU) | 26 | ||
| 6 | CHS53 (WH) | 26 | 14A005 | |
| 6 | CHS53 (WH-BN) | 26 | 14401 | |
| 7 | CHS80 (BU) | 26 | 14A005 | |
| 7 | CHS80 (BU-OG) | 26 | 14401 | |
| 8 | CR194 (VT-WH) | 18 | ||
| 9 | VLN04 (VT) | 26 | 14A005 | |
| 9 | VLN04 (VT-GY) | 26 | 14401 | |
| 10 | RHS10 (BU-OG) | 18 | 14A005 | |
| 10 | RHS10 (BU-OG) | 26 | 14401 | |
| 11 | CBP19 (BN-WH) | 18 | ||
| 12 | VDN05 (YE) | 26 | 14A005 | |
| 12 | VDN05 (YE-GY) | 22 | 14401 | |
| 13 | CBX07 (GN-RD) | 22 | ||
| 14 | VDB04 (WH-BU) | 22 | ||
| 15 | VDB05 (WH) | 22 | ||
| 16 | * | * | ||
| 17 | VMP22 (BU-BN) | 20 | ||
| 18 | VMP23 (BN-GN) | 20 | ||
| 19 | DMP22 (*) | 20 | ||
| 20 | VMP24 (WH) | 22 | 14A005 | |
| 20 | VMP24 (WH) | 26 | 14401 | |
| 21 | RH111 (GY-BU) | 22 |
