Connector End View (C210) - INLINE
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C210 | INLINE | 14A00514401 | Not Available | |||||

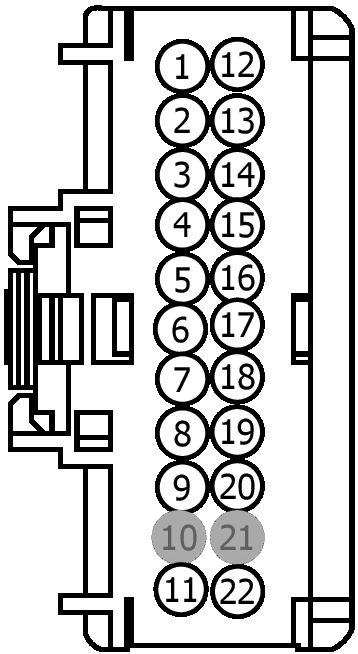

MALE
Harness
14A005

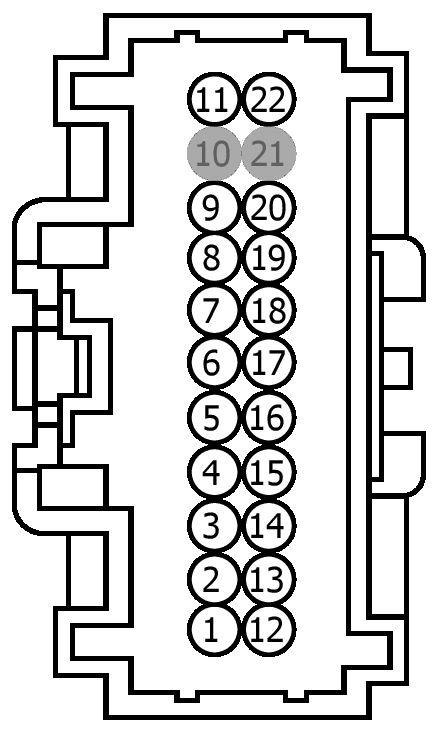

FEMALE
Harness
14401
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number |
| 1 | VME80 (VT-GN) | 26 | ||
| 2 | DME80 (*) | 20 | ||
| 3 | VMEA5 (GN-VT) | 26 | ||
| 4 | VMEA6 (YE-BU) | 26 | ||
| 5 | VME09 (WH-GN) | 18 | ||
| 5 | VME79 (GY-VT) | 26 | ||
| 6 | RME09 (BN-YE) | 18 | ||
| 6 | RME79 (BN-VT) | 26 | ||
| 7 | DME58 (*) | 20 | ||
| 8 | VMEA3 (GN) | 26 | ||
| 9 | VMEA7 (GY-BU) | 26 | ||
| 10 | * | * | ||
| 11 | DMEA3 (*) | 20 | ||
| 12 | RME80 (BU-GY) | 26 | ||
| 13 | VME07 (WH) | 18 | ||
| 13 | VME58 (YE-VT) | 26 | ||
| 14 | RME07 (WH-BN) | 18 | ||
| 14 | RME58 (BN-BU) | 26 | ||
| 15 | VME10 (WH-VT) | 18 | ||
| 15 | VME59 (YE-OG) | 26 | ||
| 16 | RME10 (WH-OG) | 18 | ||
| 16 | RME59 (WH-GN) | 26 | ||
| 17 | VME12 (BN-WH) | 18 | ||
| 17 | VME78 (GN-VT) | 26 | ||
| 18 | RME12 (BN-BU) | 18 | ||
| 18 | RME78 (GY) | 26 | ||
| 19 | VMEA4 (YE-OG) | 26 | ||
| 20 | VMEA8 (WH-GN) | 26 | ||
| 21 | * | * |
