Connector End View (C145) - INLINE
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C145 | INLINE | 12C50812A581 | See Below | |||||

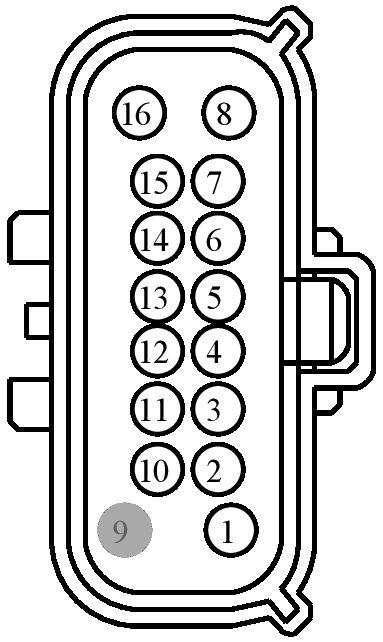

MALE
Harness
12C508

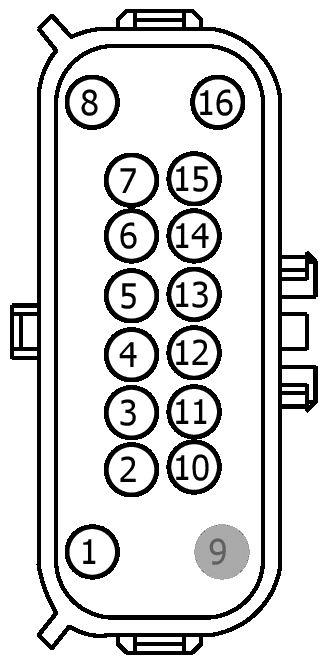

FEMALE
Harness
12A581
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number |
| 1 | CBK04 (VT) | 12 | 12C508 | |
| 1 | CBK04 (VT) | 16 | 12A581 | |
| 2 | CBK03 (GY) | 18 | ||
| 3 | CMC14 (BN-YE) | 18 | 12C508 | |
| 3 | VE774 (YE-GN) | 20 | 12A581 | |
| 4 | CE113 (WH-BN) | 18 | 12C508 | |
| 4 | CE113 (WH-BN) | 20 | 12A581 | |
| 5 | CMC14 (BN-YE) | 18 | 12C508 | |
| 5 | VE763 (YE) | 18 | 12C508 | |
| 5 | VE774 (YE-GN) | 20 | 12A581 | |
| 5 | VE779 (YE-GN) | 20 | 12A581 | |
| 6 | CE233 (WH-OG) | 18 | 12C508 | |
| 6 | CE233 (WH-OG) | 20 | 12A581 | |
| 7 | VE731 (YE-GN) | 18 | 12C508 | |
| 7 | VE731 (YE-GN) | 20 | 12A581 | |
| 8 | RE242 (GN) | 20 | 12A581 | |
| 8 | RE406 (GY-VT) | 18 | 12C508 | |
| 9 | * | * | ||
| 10 | LE329 (BU) | 18 | 12C508 | |
| 10 | VE850 (WH-VT) | 20 | 12A581 | |
| 10 | VYT11 (VT-GY) | 16 | 12C508 | |
| 10 | VYT11 (VT-GY) | 22 | 12A581 | |
| 11 | VE821 (WH-VT) | 18 | 12C508 | |
| 11 | VET79 (GY-VT) | 20 | 12A581 | |
| 11 | VYT12 (YE-GN) | 16 | 12C508 | |
| 11 | VYT12 (YE-GN) | 22 | 12A581 | |
| 12 | CE233 (WH-OG) | 18 | 12C508 | |
| 12 | CE233 (WH-OG) | 20 | 12A581 | |
| 12 | VE175 (BN-WH) | 18 | ||
| 13 | CE234 (BU-WH) | 18 | 12C508 | |
| 13 | CE234 (BU-WH) | 20 | 12A581 | |
| 13 | VE731 (YE-GN) | 18 | 12C508 | |
| 13 | VE731 (YE-GN) | 20 | 12A581 | |
| 14 | RE242 (GN) | 20 | 12A581 | |
| 14 | RE731 (WH) | 18 | 12C508 | |
| 14 | VE733 (WH) | 18 | 12C508 | |
| 14 | VE733 (WH) | 20 | 12A581 | |
| 15 | RE407 (YE-VT) | 18 | 12C508 | |
| 15 | RE733 (GN) | 20 | 12A581 | |
| 16 | CBK02 (GN) | 16 | 12A581 |
Available Pigtail Kits
Pigtail Kit Part Number WPT-1393
Service Part Number:
7U2Z-14S411-KB
Gauge:
14 18
Pin material:
Tin & Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- For Mating Connector Refer To WPT-1142
Pigtail Kit Part Number WPT-1541
Service Part Number:
JU2Z-14S411-KA
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- In-Line - Auxiliary Engine Connector
- Module - Glow Plug
