Connector End View (C140) - INLINE
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C140 | INLINE | BK | 12A58115K867 | See Below | ||||

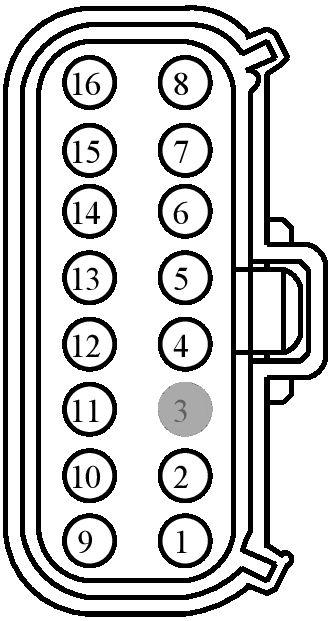

MALE
Harness
12A581

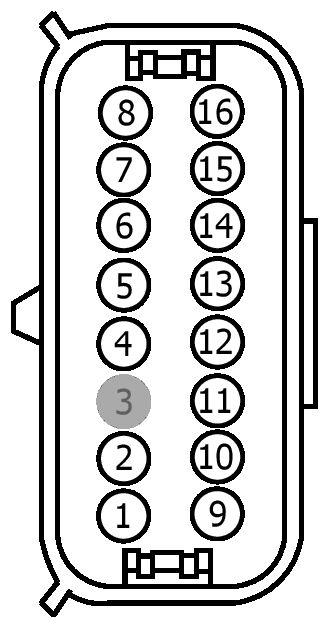

FEMALE
Harness
15K867
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number |
| 1 | VDN06 (WH-GN) | 20 | 12A581 | |
| 1 | VDN06 (WH-GN) | 22 | 15K867 | |
| 2 | CBK03 (GY) | 20 | 12A581 | |
| 2 | CBK03 (GY) | 22 | 15K867 | |
| 3 | * | * | ||
| 4 | VE750 (GN-BU) | 20 | 12A581 | |
| 4 | VE750 (GN-BU) | 22 | 15K867 | |
| 5 | RE407 (YE-VT) | 20 | 12A581 | |
| 5 | RE407 (YE-VT) | 22 | 15K867 | |
| 6 | CPL25 (BU-OG) | 20 | 12A581 | |
| 6 | CPL25 (BU-OG) | 22 | 15K867 | |
| 7 | VMP11 (BU-GN) | 22 | ||
| 8 | VMP10 (WH-BU) | 22 | ||
| 9 | VMP13 (BU-OG) | 22 | ||
| 10 | VMP12 (BU-GY) | 22 | ||
| 11 | LMP06 (VT-GY) | 22 | ||
| 12 | RMP06 (YE-OG) | 20 | 12A581 | |
| 12 | RMP06 (YE-OG) | 22 | 15K867 | |
| 13 | VMP20 (GY-OG) | 22 | ||
| 14 | VMP21 (WH-BN) | 22 | ||
| 15 | CBB20 (YE-VT) | 20 | 12A581 | |
| 15 | CBB20 (YE-VT) | 22 | 15K867 | |
| 16 | CLS05 (BU-GY) | 20 | 12A581 |
Available Pigtail Kits
Pigtail Kit Part Number WPT-1279
Service Part Number:
CU2Z-14S411-ADA
Gauge:
16
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Lamp - Headlamp - High/Low Beam
- Mating Connector WPT-1404
- Module - Heated Seat (driver)
- Module - Transfer Case Shift Control
