Connector End View (C134) - INLINE
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C134 | INLINE | NA | 14A00512A581 | Not Available | ||||

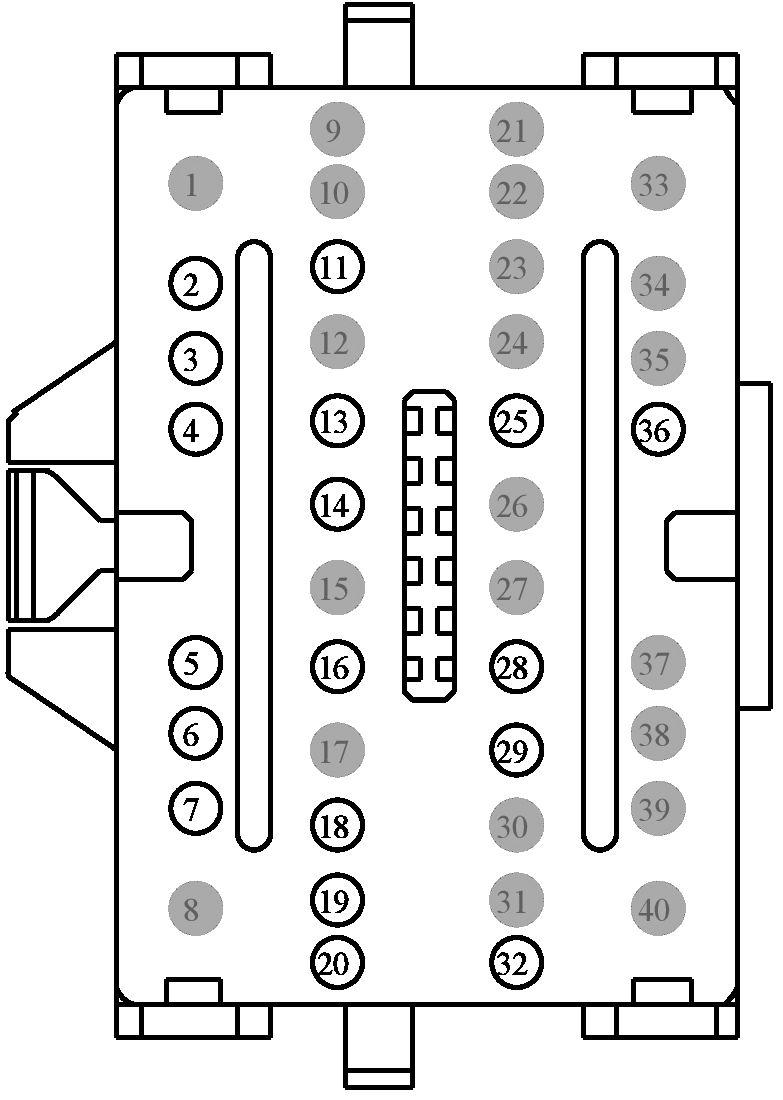

MALE
Harness
14A005

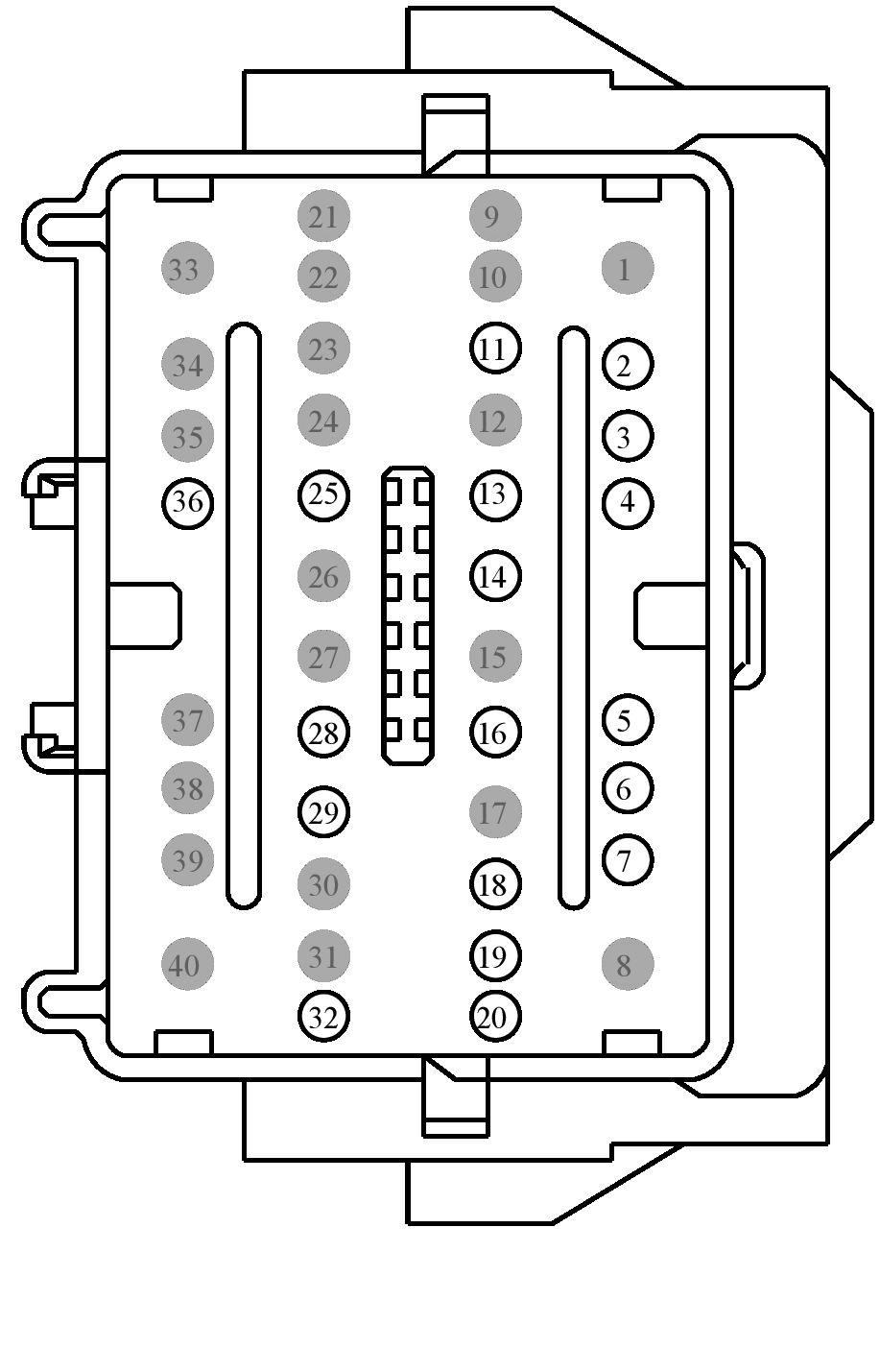

FEMALE
Harness
12A581
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number |
| 1 | * | * | ||
| 2 | SBB81 (RD) | 12 | ||
| 3 | CCB18 (YE-GY) | 12 | ||
| 4 | CCB19 (GN-BN) | 12 | ||
| 5 | SBB70 (BN-RD) | 12 | 12A581 | |
| 5 | SBB70 (BN-RD) | 14 | 14A005 | |
| 6 | SBB77 (GY-RD) | 14 | ||
| 7 | SBB78 (BN-RD) | 10 | 14A005 | |
| 7 | SBB78 (BN-RD) | 12 | 12A581 | |
| 8 | * | * | ||
| 9 | * | * | ||
| 10 | * | * | ||
| 11 | VCF34 (WH) | 20 | ||
| 12 | * | * | ||
| 13 | VCF35 (GN) | 20 | ||
| 14 | CRW13 (GN) | 20 | ||
| 15 | * | * | ||
| 16 | LE230 (BN-BU) | 20 | ||
| 17 | * | * | ||
| 18 | VDB25 (GN-OG) | 22 | ||
| 19 | VDB26 (GY-BU) | 22 | ||
| 20 | CBK03 (GY) | 18 | ||
| 21 | * | * | ||
| 22 | * | * | ||
| 23 | * | * | ||
| 24 | * | * | ||
| 25 | CE114 (GN-BU) | 20 | ||
| 26 | * | * | ||
| 27 | * | * | ||
| 28 | RCA20 (BN) | 20 | ||
| 29 | VCA06 (WH-OG) | 20 | ||
| 30 | * | * | ||
| 31 | * | * | ||
| 32 | RE230 (WH-VT) | 20 | ||
| 33 | * | * | ||
| 34 | * | * | ||
| 35 | * | * | ||
| 36 | CBK02 (GN) | 16 | ||
| 37 | * | * | ||
| 38 | * | * | ||
| 39 | * | * |
