Connector End View (C133) - INLINE
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C133 | INLINE | BK | 14A00512A581 | Not Available | ||||

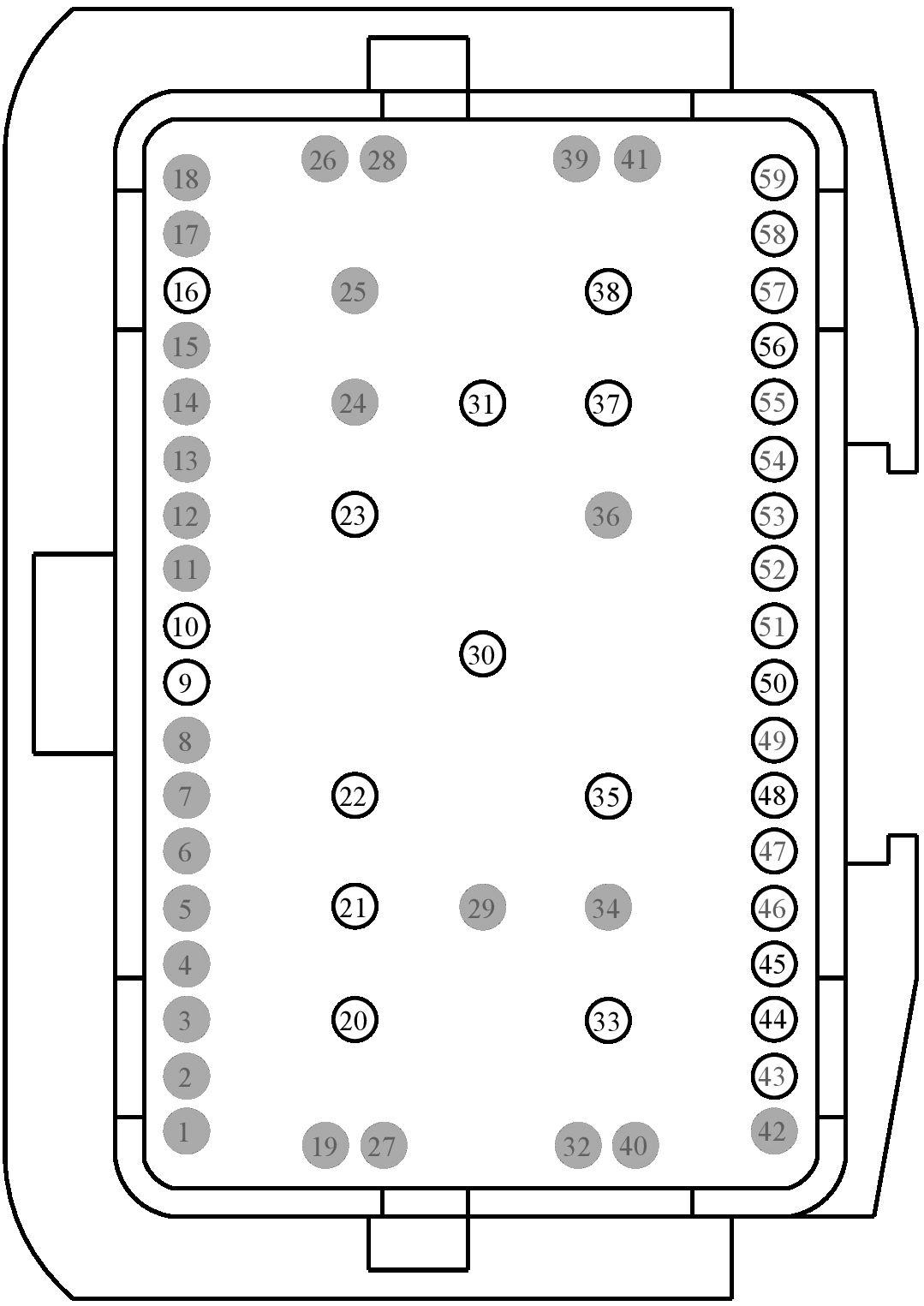

MALE
Harness
14A005

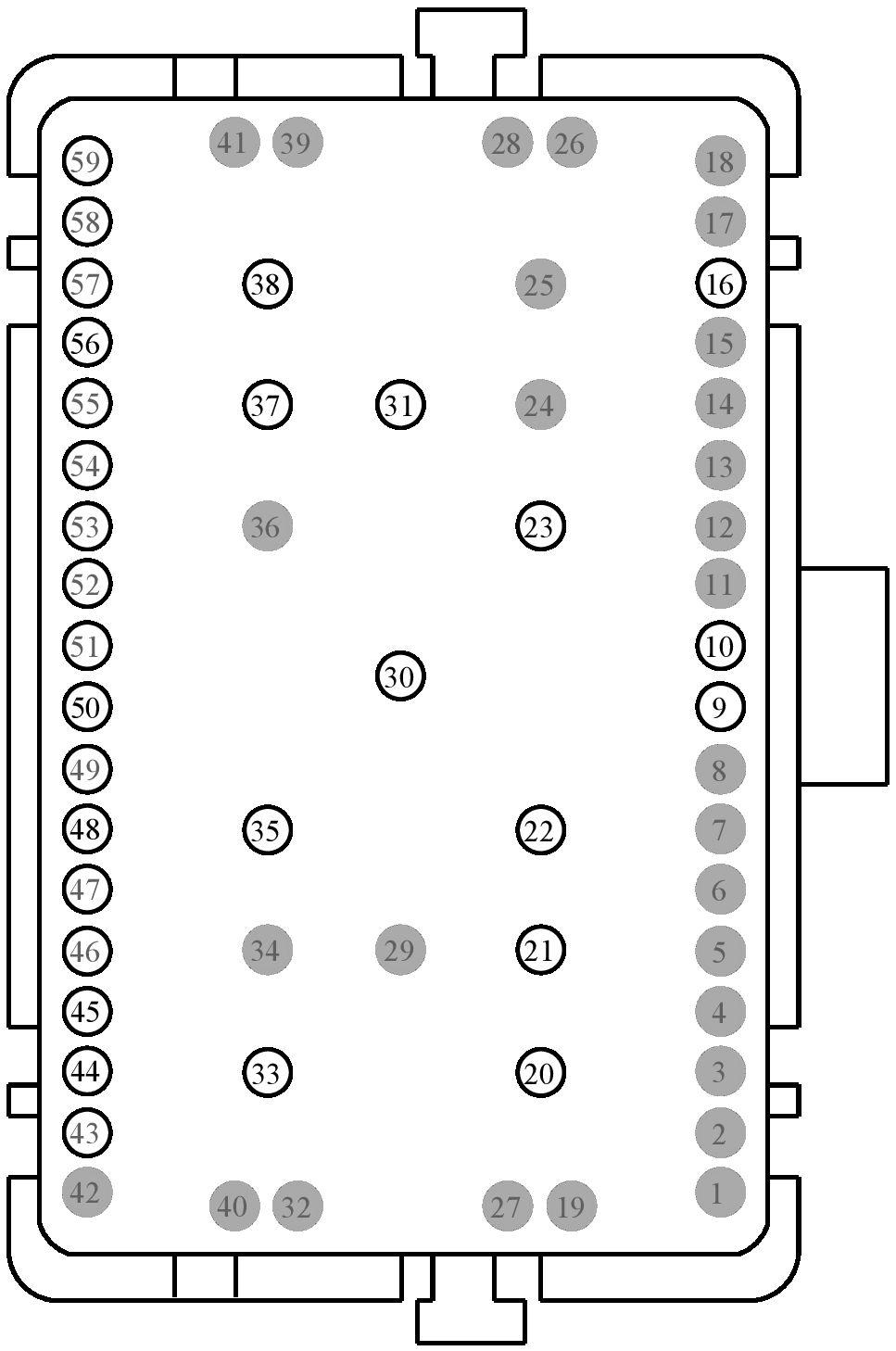

FEMALE
Harness
12A581
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number |
| 1 | * | * | ||
| 2 | * | * | ||
| 3 | * | * | ||
| 4 | * | * | ||
| 5 | * | * | ||
| 6 | * | * | ||
| 7 | * | * | ||
| 8 | * | * | ||
| 9 | VCA04 (BU-OG) | 20 | ||
| 10 | RCA18 (BN-GN) | 20 | ||
| 11 | * | * | ||
| 12 | * | * | ||
| 13 | * | * | ||
| 14 | * | * | ||
| 15 | * | * | ||
| 16 | CRW02 (GY-BU) | 22 | ||
| 17 | * | * | ||
| 18 | * | * | ||
| 19 | * | * | ||
| 20 | CRW13 (GN) | 16 | ||
| 21 | SBB76 (GN-RD) | 12 | 14A005 | |
| 21 | SBB76 (GN-RD) | 14 | 12A581 | |
| 22 | SBB73 (RD) | 14 | 14A005 | |
| 22 | SBB73 (RD) | 16 | 12A581 | |
| 23 | CPS58 (WH-BN) | 20 | ||
| 24 | * | * | ||
| 25 | * | * | ||
| 26 | * | * | ||
| 27 | * | * | ||
| 28 | * | * | ||
| 29 | * | * | ||
| 30 | CRD06 (BN-YE) | 10 | ||
| 31 | CE608 (VT-GN) | 10 | ||
| 32 | * | * | ||
| 33 | SBB17 (RD) | 16 | ||
| 34 | * | * | 14A005 | |
| 34 | CBB23 (BN-YE) | 18 | 12A581 | |
| 35 | SBB74 (YE-RD) | 12 | ||
| 36 | * | * | ||
| 37 | CCB17 (BU-GN) | 12 | ||
| 38 | CCB16 (WH-VT) | 12 | ||
| 39 | * | * | ||
| 40 | * | * | ||
| 41 | * | * | ||
| 42 | * | * | ||
| 43 | * | * | ||
| 44 | VE518 (BN-WH) | 20 | ||
| 45 | CE420 (GY-VT) | 18 | ||
| 46 | * | * | ||
| 47 | * | * | ||
| 48 | VE727 (BU-BN) | 20 | ||
| 49 | * | * | ||
| 50 | VE922 (VT-GN) | 20 | ||
| 51 | * | * | ||
| 52 | * | * | ||
| 53 | * | * | ||
| 54 | * | * | ||
| 55 | * | * | ||
| 56 | VE225 (YE-OG) | 20 | ||
| 57 | * | * | ||
| 58 | * | * |
