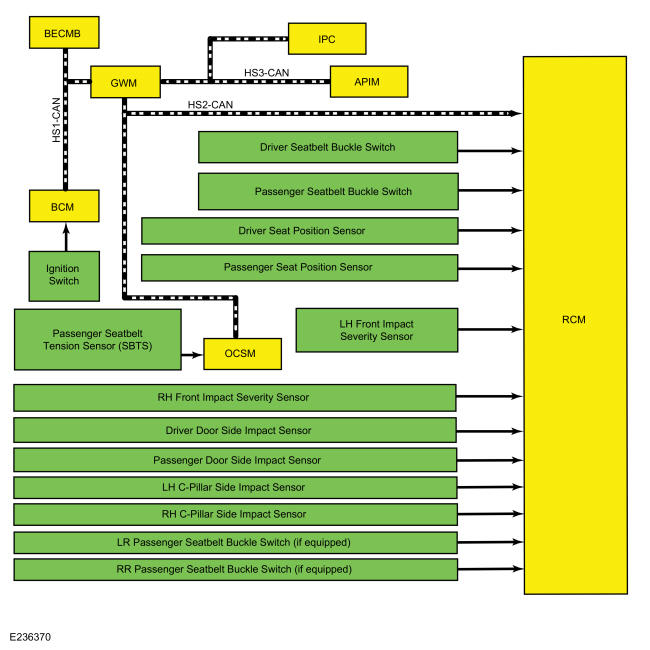

System Diagram - Supplemental Restraint System (SRS)
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.

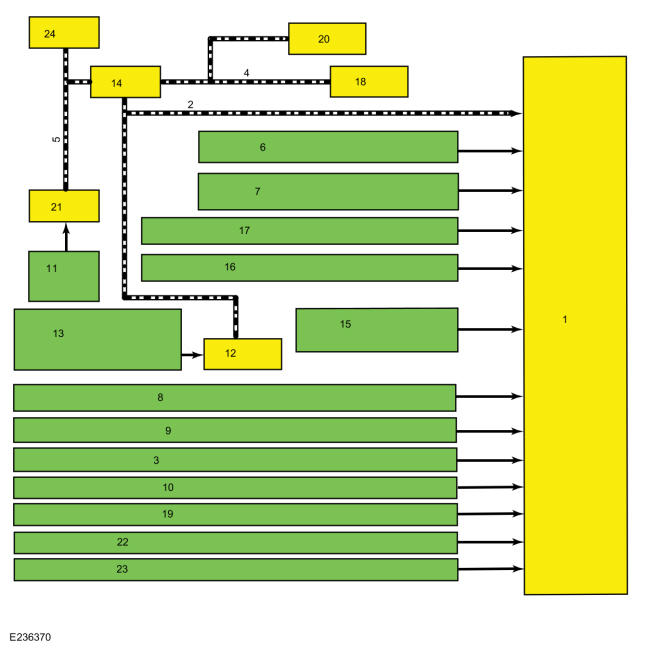

| Item | Description |
|---|---|
| 1 | RCM |
| 2 | HS2-CAN |
| 3 | Passenger Door Side Impact Sensor |
| 4 | HS3-CAN |
| 5 | HS1-CAN |
| 6 | Driver Seatbelt Buckle Switch |
| 7 | Passenger Seatbelt Buckle Switch |
| 8 | RH Front Impact Severity Sensor |
| 9 | Driver Door Side Impact Sensor |
| 10 | LH C-Pillar Side Impact Sensor |
| 11 | Ignition Switch |
| 12 | OCSM |
| 13 | Passenger Seatbelt Tension Sensor (SBTS) |
| 14 | GWM |
| 15 | LH Front Impact Severity Sensor |
| 16 | Passenger Seat Position Sensor |
| 17 | Driver Seat Position Sensor |
| 18 | APIM |
| 19 | RH C-Pillar Side Impact Sensor |
| 20 | IPC |
| 21 | BCM |
| 22 | LR Passenger Seatbelt Buckle Switch (if equipped) |
| 23 | RR Passenger Seatbelt Buckle Switch (if equipped) |
| 24 | BECMB |

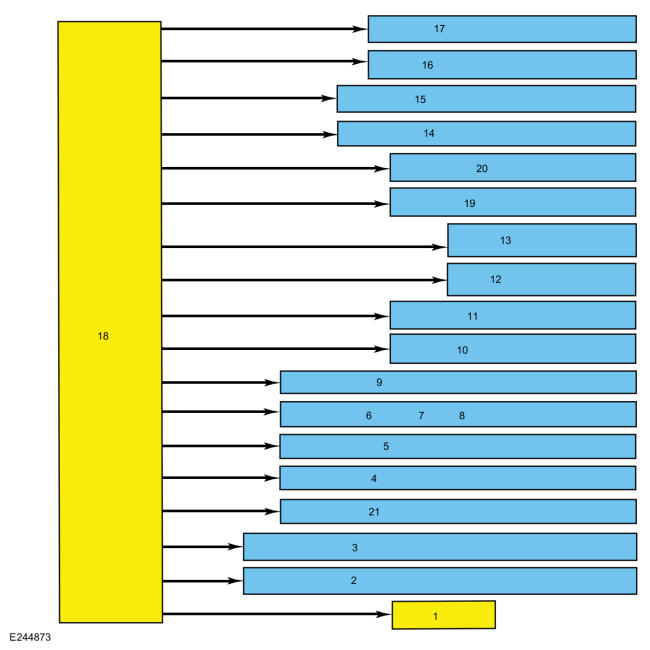

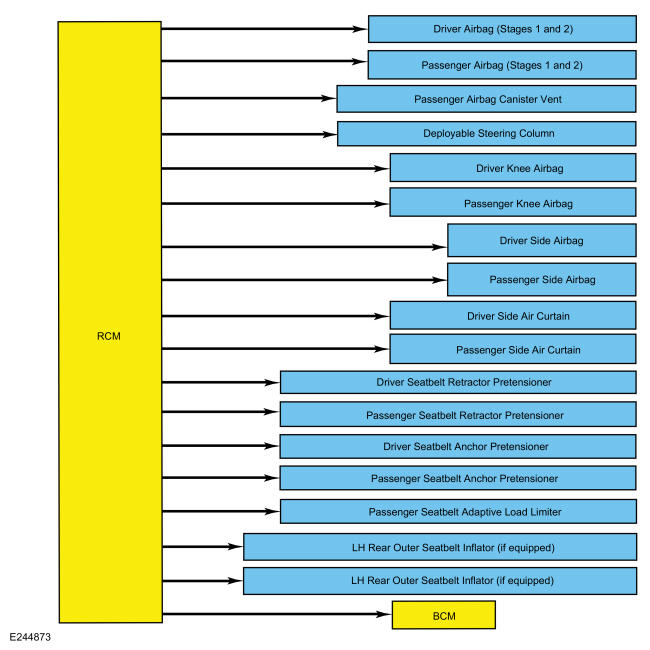

| Item | Description |
|---|---|
| 1 | BCM |
| 2 | LH Rear Outer Seatbelt Inflator (if equipped) |
| 3 | LH Rear Outer Seatbelt Inflator (if equipped) |
| 4 | Passenger Seatbelt Anchor Pretensioner |
| 5 | Driver Seatbelt Anchor Pretensioner |
| 6 | Passenger |
| 7 | Seatbelt |
| 8 | Retractor Pretensioner |
| 9 | Driver Seatbelt Retractor Pretensioner |
| 10 | Passenger Side Air Curtain |
| 11 | Driver Side Air Curtain |
| 12 | Passenger Side Airbag |
| 13 | Driver Side Airbag |
| 14 | Deployable Steering Column |
| 15 | Passenger Airbag Canister Vent |
| 16 | Passenger Airbag (Stages 1 and 2) |
| 17 | Driver Airbag (Stages 1 and 2) |
| 18 | RCM |
| 19 | Passenger Knee Airbag |
| 20 | Driver Knee Airbag |
| 21 | Passenger Seatbelt Adaptive Load Limiter |
