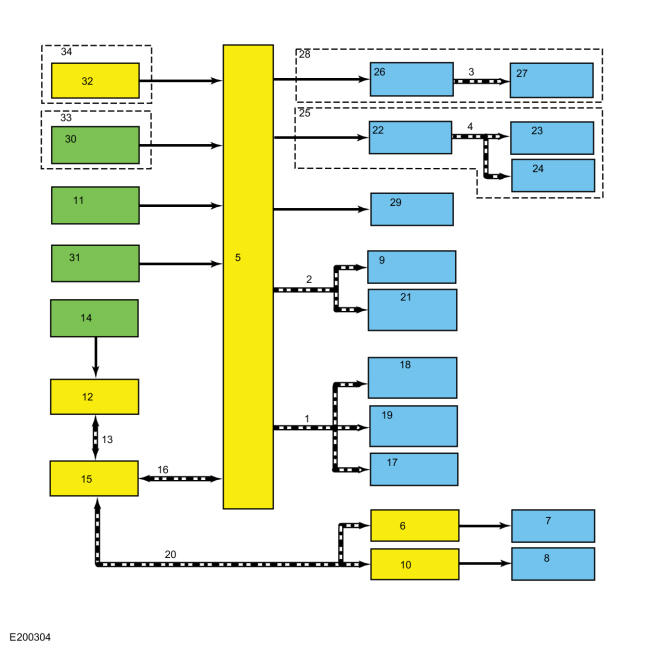

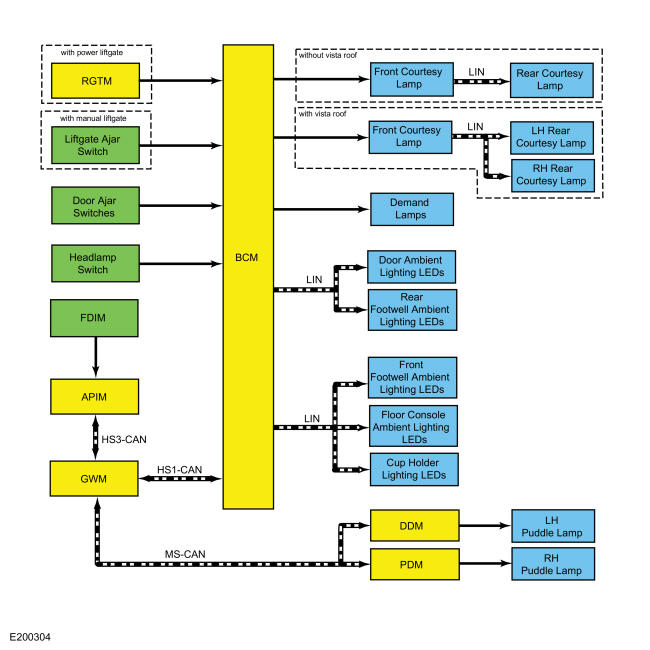

System Diagram
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Description |
|---|---|
| 1 | LIN |
| 2 | LIN |
| 3 | LIN |
| 4 | LIN |
| 5 | BCM |
| 6 | DDM |
| 7 | LH puddle lamp |
| 8 | RH puddle lamp |
| 9 | Door ambient lighting Light Emitting Diodes (LEDs) |
| 10 | PDM |
| 11 | Door ajar switches |
| 12 | APIM |
| 13 | HS-CAN3 |
| 14 | FDIM |
| 15 | GWM |
| 16 | HS-CAN1 |
| 17 | Cup holder lighting Light Emitting Diodes (LEDs) |
| 18 | Front footwell ambient lighting Light Emitting Diodes (LEDs) |
| 19 | Floor console ambient lighting Light Emitting Diodes (LEDs) |
| 20 | MS-CAN |
| 21 | Rear footwell ambient lighting Light Emitting Diodes (LEDs) |
| 22 | Front courtesy lamp |
| 23 | LH rear courtesy lamp |
| 24 | RH rear courtesy lamp |
| 25 | with vista roof |
| 26 | Front courtesy lamp |
| 27 | Rear courtesy lamp |
| 28 | without vista roof |
| 29 | Demand lamps |
| 30 | Liftgate ajar switch |
| 31 | Headlamp switch |
