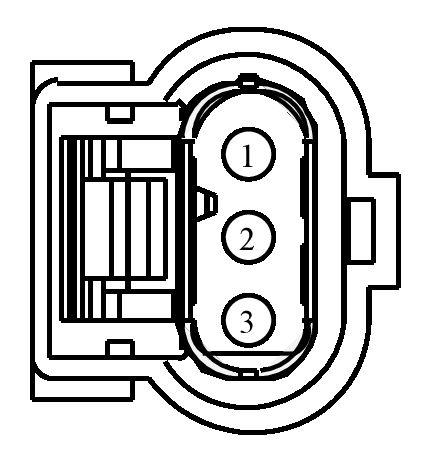

Connector End View (C4469) - FUEL PRESSURE SENSOR
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C4469 | FUEL PRESSURE SENSOR | LT GY | 14A069 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| AU5T-14474-SA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VE727 (BU-BN) | 18 | SENSOR - FUEL RAIL PRESSURE/INJECTION PRESSURE (FRP) (IPS) | AU5T-14474-SA | ||||
| 2 | RE230 (WH-VT) | 18 | CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER | AU5T-14474-SA | ||||
| 3 | LE230 (BN-BU) | 18 | CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER REF. VOLT. (FTPTREF) | AU5T-14474-SA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1308
Service Part Number:
CU2Z-14S411-AVA
Gauge:
18
Pin material:
Silver
Cavities:
3
Vehicle Uses:
- Coil - Ignition
- Sensor - Fuel Low Pressure
