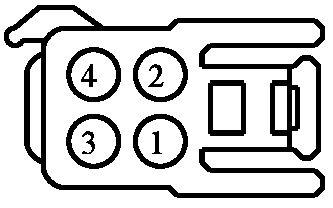

Connector End View (C4436) - REAR CENTER SPEAKER
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C4436 | REAR CENTER SPEAKER | GN | 14A005 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| DU5T-14474-DBA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VME72 (WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 2 + | DU5T-14474-DBA | ||||
| 2 | RME72 (BU-GN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 2 - | DU5T-14474-DBA | ||||
| 3 | VME73 (WH-BN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SUBWOOFER 2 + | DU5T-14474-DBA | ||||
| 4 | RME73 (VT-OG) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SUBWOOFER 2 - | DU5T-14474-DBA | ||||

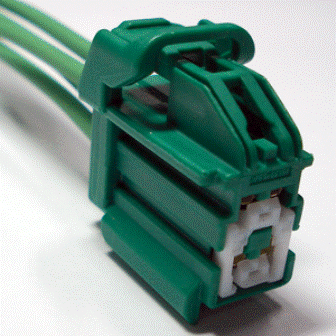

Available Pigtail Kits
Pigtail Kit Part Number WPT-1016
Service Part Number:
3U2Z-14S411-FFB
Gauge:
14
Pin material:
Silver
Cavities:
4
Vehicle Uses:
- Motor - Steering Column Adjust
- Speaker - Subwoofer
- Transceiver - Passive Anti-Theft (PATS)
