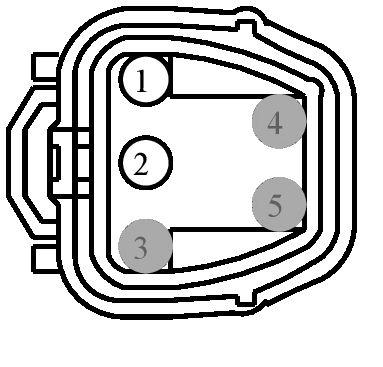

Connector End View (C4374) - FUEL LEVEL SENSOR
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C4374 | FUEL LEVEL SENSOR | GY | 14A069 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 6E5T-14474-HA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | RMC33 (WH-VT) | 18 | CTRL MOD. - SENSOR FUEL LEVEL 2 | 6E5T-14474-HA | ||||
| 2 | VMC23 (GN-OG) | 18 | SENSOR - FUEL LEVEL 2 (FLI) | 6E5T-14474-HA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||

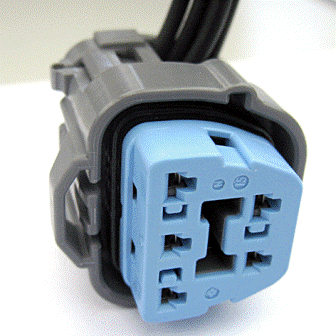

Available Pigtail Kits
Pigtail Kit Part Number WPT-909
Service Part Number:
8U2Z-14S411-NA
Gauge:
14
Pin material:
Tin
Cavities:
5
Vehicle Uses:
- Control - Engine Air Shutoff
- Fuel Pump/Sending Unit
- Resistor - Blower Motor (Front)
