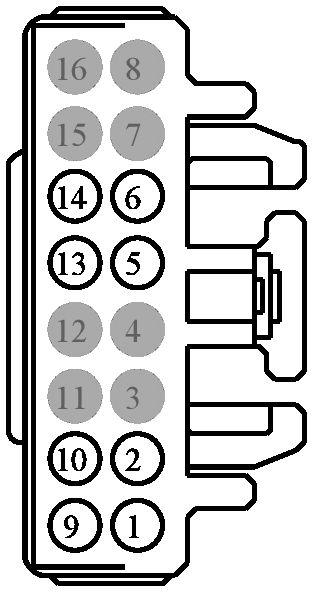

Connector End View (C4326C) - AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C4326C | AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE | BU | 14A005 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| DU5T-14474-DBA | Not Available | |
| AU5T-14474-BA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VME72 (WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 2 + | DU5T-14474-DBA | ||||
| 2 | VME73 (WH-BN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SUBWOOFER 2 + | DU5T-14474-DBA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | SBP28 (GN-RD) | 16 | FUSE - 28 OR CIRCUIT BREAKER | AU5T-14474-BA | ||||
| 6 | SBP28 (GN-RD) | 16 | FUSE - 28 OR CIRCUIT BREAKER | AU5T-14474-BA | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | RME72 (BU-GN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 2 - | DU5T-14474-DBA | ||||
| 10 | RME73 (VT-OG) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SUBWOOFER 2 - | DU5T-14474-DBA | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | GD301 (BK-BU) | 16 | GROUND - PILLAR C OR QUARTER PANEL LEFT # 3RD POINT | AU5T-14474-BA | ||||
| 14 | GD301 (BK-BU) | 16 | GROUND - PILLAR C OR QUARTER PANEL LEFT # 3RD POINT | AU5T-14474-BA | ||||
| 15 | * | * | Not Used | N/A | ||||
| 16 | * | * | Not Used | N/A | ||||

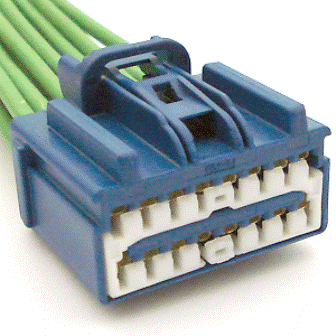

Available Pigtail Kits
Pigtail Kit Part Number WPT-959
Service Part Number:
3U2Z-14S411-BDAB
Gauge:
14
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Radio - Amplifier
