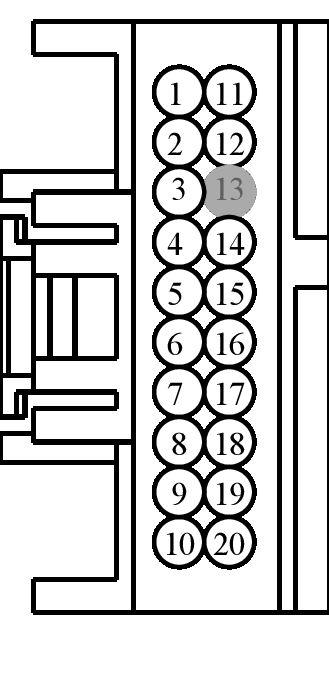

Connector End View (C4326A) - AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C4326A | AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE | GY | 14A005 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-LA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-NA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VDB29 (GN-BU) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | 9U5T-14474-LA | ||||
| 2 | VME79 (GY-VT) | 26 | CTRL MOD. - AUDIO HEAD UNIT # SPEAKER LEFT REAR FULL RANGE + | 9U5T-14474-NA | ||||
| 3 | SME56 (BN) | 26 | CTRL MOD. - AUDIO HEAD UNIT # AMPLIFIER ENABLE 2 | 9U5T-14474-NA | ||||
| 4 | VME78 (GN-VT) | 26 | CTRL MOD. - AUDIO HEAD UNIT # SPEAKER RIGHT REAR FULL RANGE + | 9U5T-14474-NA | ||||
| 5 | VME80 (VT-GN) | 26 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (+) | 9U5T-14474-NA | ||||
| 6 | VMEA7 (GY-BU) | 26 | CTRL MOD. - ACTIVE NOISE CANCELLATION # REAR ANC + | 9U5T-14474-NA | ||||
| 7 | VME58 (YE-VT) | 26 | CTRL MOD. - AUDIO # OUTPUT LEFT 2 + (OBSOLETE) | 9U5T-14474-NA | ||||
| 8 | VMEA3 (GN) | 26 | CTRL MOD. - ACTIVE NOISE CANCELLATION # LEFT FRONT ANC + | 9U5T-14474-NA | ||||
| 9 | VME59 (YE-OG) | 26 | CTRL MOD. - AUDIO # OUTPUT RIGHT 2 + (OBSOLETE) | 9U5T-14474-NA | ||||
| 10 | VMEA5 (GN-VT) | 26 | CTRL MOD. - ACTIVE NOISE CANCELLATION # RIGHT FRONT ANC + | 9U5T-14474-NA | ||||
| 11 | VDB30 (WH-GN) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | 9U5T-14474-LA | ||||
| 12 | RME79 (BN-VT) | 26 | CTRL MOD. - AUDIO HEAD UNIT # SPEAKER LEFT REAR FULL RANGE - | 9U5T-14474-NA | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | RME78 (GY) | 26 | CTRL MOD. - AUDIO HEAD UNIT # SPEAKER RIGHT REAR FULL RANGE - | 9U5T-14474-NA | ||||
| 15 | RME80 (BU-GY) | 26 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (-) | 9U5T-14474-NA | ||||
| 16 | VMEA8 (WH-GN) | 26 | CTRL MOD. - ACTIVE NOISE CANCELLATION # REAR ANC - | 9U5T-14474-NA | ||||
| 17 | RME58 (BN-BU) | 26 | CTRL MOD. - AUDIO # OUTPUT LEFT 2 - (OBSOLETE) | 9U5T-14474-NA | ||||
| 18 | VMEA4 (YE-OG) | 26 | CTRL MOD. - ACTIVE NOISE CANCELLATION # LEFT FRONT ANC - | 9U5T-14474-NA | ||||
| 19 | RME59 (WH-GN) | 26 | CTRL MOD. - AUDIO # OUTPUT RIGHT 2 - (OBSOLETE) | 9U5T-14474-NA | ||||
| 20 | VMEA6 (YE-BU) | 26 | CTRL MOD. - ACTIVE NOISE CANCELLATION # RIGHT FRONT ANC - | 9U5T-14474-NA | ||||

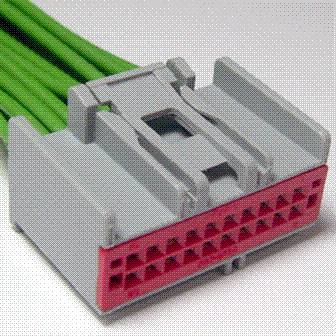

Available Pigtail Kits
Pigtail Kit Part Number WPT-1199
Service Part Number:
3U2Z-14S411-FCB
Gauge:
18
Pin material:
Silver
Cavities:
20
Vehicle Uses:
- Instrument Cluster
- Module - Seat Memory
- Monitor - Video/DVD
- Radio - Amplifier
- Switch - Heater A/C Blower (Rear)
