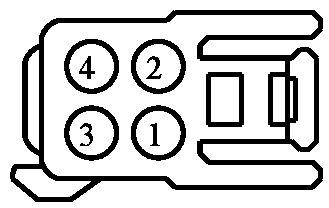

Connector End View (C4223B) - LIFTGATE/LUGGAGE COMPARTMENT LID LATCH
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C4223B | LIFTGATE/LUGGAGE COMPARTMENT LID LATCH | LT GY | 17N400 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| DU5T-14474-CBA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPR61 (BN) | 20 | CTRL MOD. - POWER LIFTGATE # CINCH + | DU5T-14474-CBA | ||||
| 2 | RPR61 (YE-VT) | 20 | CTRL MOD. - POWER LIFTGATE # CINCH - | DU5T-14474-CBA | ||||
| 3 | GD347 (BK-VT) | 22 | GROUND - PILLAR C OR QUARTER PANEL LEFT | DU5T-14474-CBA | ||||
| 4 | CPR67 (VT) | 22 | LATCH - LIFTGATE # SECTOR GEAR SWITCH 1 | DU5T-14474-CBA | ||||

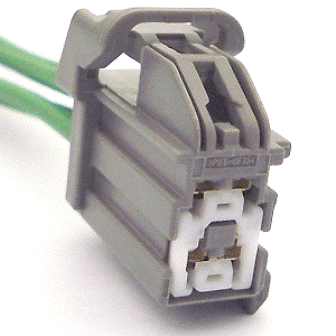

Available Pigtail Kits
Pigtail Kit Part Number WPT-977
Service Part Number:
3U2Z-14S411-LUB
Gauge:
14
Pin material:
Silver
Cavities:
4
Vehicle Uses:
- Element - Heated Seat
- Lamp - Ambient Lighting
- Lamp - Courtesy - Footwell
- Mirror - Sideview
- Motor - Adjustable Pedal
- Motor - Steering Column Adjust
- Solenoid - Brake Shift Park Interlock
- Speaker - Subwoofer
- Switch - Gear Shift Select/Neutral Safety
- Transceiver - Passive Anti-Theft (PATS)
