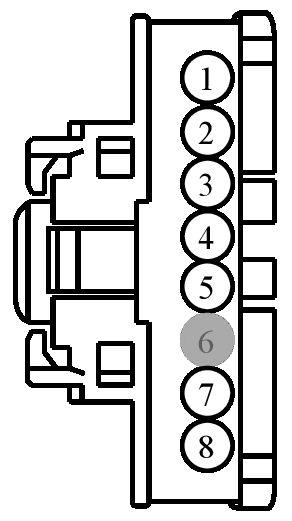

Connector End View (C3258) - INSTRUMENT PANEL CONSOLE SWITCH ASSEMBLY
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C3258 | INSTRUMENT PANEL CONSOLE SWITCH ASSEMBLY | BK | 14B079 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-LA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-NA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD216 (BK-VT) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT | 9U5T-14474-LA | ||||
| 2 | VLN04 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION | 9U5T-14474-LA | ||||
| 3 | CMP32 (GN) | 26 | SWITCH - ACTIVE PARK ASSIST (AUTOPARK) | 9U5T-14474-NA | ||||
| 4 | CH253 (WH-BN) | 26 | CTRL MOD. - CLIMATE # START/STOP SWITCH DISABLE | 9U5T-14474-NA | ||||
| 5 | CMP18 (GN-BN) | 26 | SWITCH - PARKING AID | 9U5T-14474-NA | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | CE469 (BN) | 26 | CTRL MOD. - POWERTRAIN # START/STOP ENABLE/DISABLE SWITCH INDICATOR | 9U5T-14474-NA | ||||
| 8 | CMP02 (GN-BU) | 26 | CTRL MOD. - PARKING AID # INDICATOR STATUS | 9U5T-14474-NA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1270
Service Part Number:
CU2Z-14S411-VA
Gauge:
18
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Switch - Center Stack (Multipurpose)
- Switch - Hazard Warning
- Switch - Traction Control
