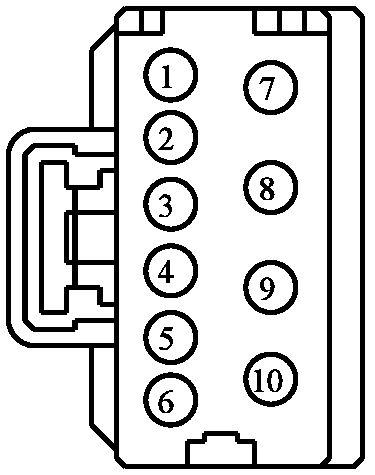

Connector End View (C3190) - FRONT SEAT CONTROL SWITCH RH
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C3190 | FRONT SEAT CONTROL SWITCH RH | BK | 14D230 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPS28 (GN) | 14 | SWITCH - SEAT ADJUST. DRIVER REARWARD | NA | ||||
| 2 | CPS23 (GN-VT) | 14 | SWITCH - SEAT ADJUST. DRIVER FORWARD | NA | ||||
| 3 | CPS18 (BN-GN) | 18 | SWITCH - DRIVER LUMBAR PUMP | NA | ||||
| 4 | CPS19 (GY-VT) | 18 | SWITCH - DRIVER LUMBAR SOLENOID (UPPER CELL) DEFLATE | NA | ||||
| 5 | CPS24 (GY) | 14 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT (TILT) DOWN | NA | ||||
| 6 | CPS25 (WH-VT) | 14 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT (TILT) UP | NA | ||||
| 7 | CPS26 (YE-BU) | 14 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT DOWN | NA | ||||
| 8 | CBX05 (VT-RD) | 14 | POWER - SEAT # POWER SEAT SWITCH | NA | ||||
| 9 | CPS27 (BU-BN) | 14 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT UP | NA | ||||
| 10 | GD904 (BK-BU) | 14 | GROUND - DRIVER SEAT # SEAT SWITCH | NA | ||||

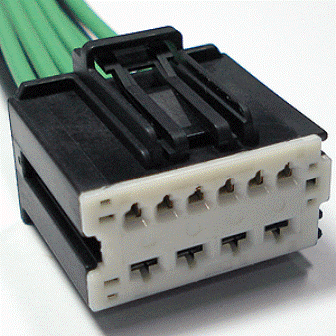

Available Pigtail Kits
Pigtail Kit Part Number WPT-1042
Service Part Number:
AU2Z-14S411-CA
Gauge:
12 14
Pin material:
Tin & Silver
Cavities:
10
Vehicle Uses:
- Module - Transfer Case Shift Control
