Connector End View (C3050) - INLINE
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C3050 | INLINE | BK | 14D23214D231 | Not Available | ||||

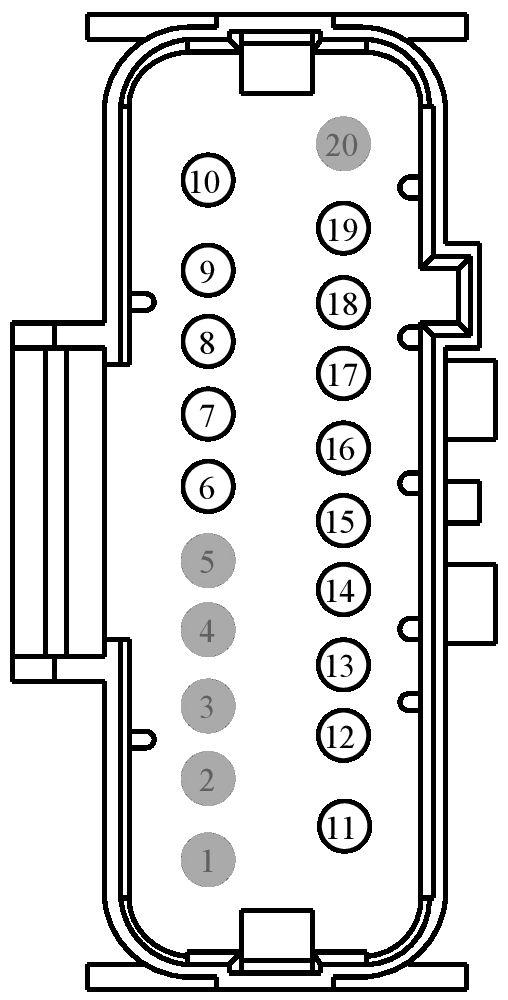

MALE
Harness
14D232

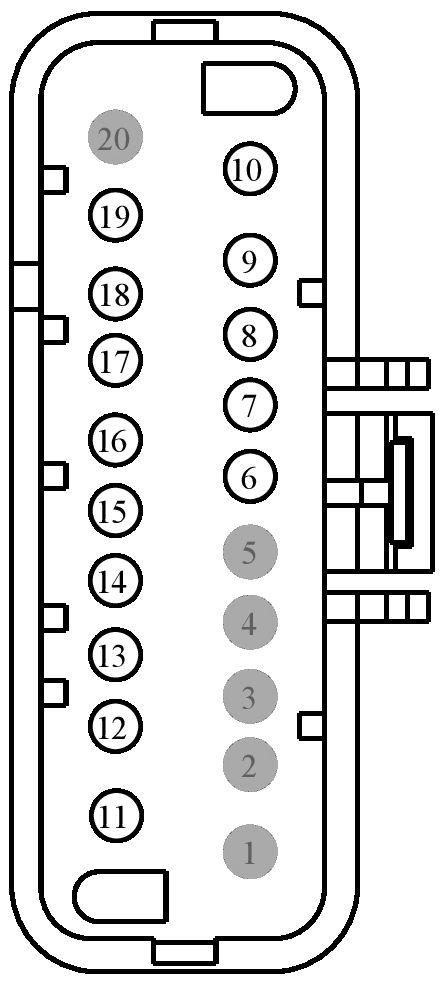

FEMALE
Harness
14D231
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number |
| 1 | * | * | ||
| 2 | * | * | ||
| 3 | * | * | ||
| 4 | * | * | ||
| 5 | * | * | ||
| 6 | VPS12 (VT-OG) | 20 | ||
| 7 | RPS12 (GN-OG) | 20 | ||
| 8 | CPS18 (BN-GN) | 18 | ||
| 9 | CPS19 (GY-VT) | 18 | ||
| 10 | CPS07 (GY-BN) | 14 | ||
| 10 | CPS30 (VT-BN) | 14 | 14D231 | |
| 11 | CPS08 (VT-OG) | 14 | ||
| 11 | CPS29 (WH-BN) | 14 | 14D231 | |
| 12 | CHS09 (GY) | 20 | ||
| 13 | RHS03 (GY-OG) | 18 | ||
| 14 | GD904 (BK-BU) | 14 | 14D231 | |
| 14 | RHS01 (WH-VT) | 14 | ||
| 14 | RHS02 (BU-OG) | 16 | 14D232 | |
| 15 | CHS01 (GY-VT) | 14 | ||
| 16 | CHS14 (GN) | 20 | ||
| 17 | CHS29 (WH-BU) | 20 | ||
| 18 | CHS12 (YE-GN) | 16 | ||
| 19 | CHS03 (GN-BN) | 18 |
