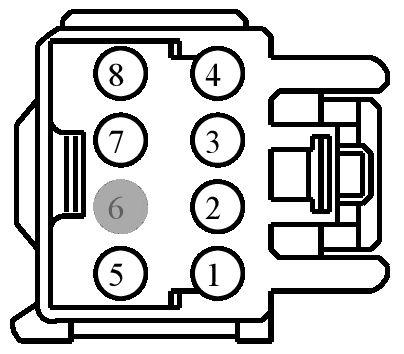

Connector End View (C3034) - FRONT SEAT BACKREST BLOWER MOTOR LH
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C3034 | FRONT SEAT BACKREST BLOWER MOTOR LH | LT GY | 14D232 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-ACB | Not Available | |
| 97BG-14474-AAB | DU2Z-14474-DA | 1.5 |
| 97BG-14474-ABB | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CHS01 (GY-VT) | 14 | CTRL MOD. - HOT/COLD SEAT # DRIVER BACK HEATER + | 97BG-14474-ACB | ||||
| 2 | RHS01 (WH-VT) | 14 | CTRL MOD. - HOT/COLD SEAT # DRIVER BACK HEATER - | 97BG-14474-ACB | ||||
| 3 | CHS03 (GN-BN) | 18 | CTRL MOD. - HOT/COLD SEAT # DRIVER FAN + | 97BG-14474-ABB | ||||
| 4 | RHS03 (GY-OG) | 18 | CTRL MOD. - HOT/COLD SEAT # DRIVER FAN - | 97BG-14474-ABB | ||||
| 5 | CHS14 (GN) | 20 | CTRL MOD. - HOT/COLD SEAT # PASSENGER INDICATOR HIGH | 97BG-14474-AAB | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | CHS09 (GY) | 20 | CTRL MOD. - HOT/COLD SEAT # PASSENGER INDICATOR LOW | 97BG-14474-AAB | ||||
| 8 | CHS29 (WH-BU) | 20 | SWITCH - SEAT HEATER FRONT DRIVER OR LEFT SIDE | 97BG-14474-AAB | ||||
Available Pigtail Kits

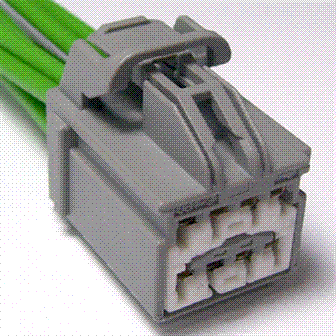

Pigtail Kit Part Number WPT-1128
Service Part Number:
3U2Z-14S411-BCB
Gauge:
16
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Actuator - Door Lock - Decklid/Liftgate
- Mirror - Sideview
- Solenoid - Brake Shift Park Interlock
- Switch - Headlamp
- Switch - Power Window - Quarter Glass
- Switch - Sliding Door Contact
