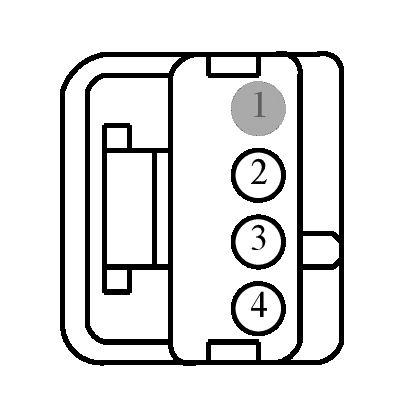

Connector End View (C2434) - STEERING COLUMN LOCK MODULE
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2434 | STEERING COLUMN LOCK MODULE | 14401 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| XW4T-14474-UA | Not Available | |
| XW4T-14474-VA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | CDC43 (YE-BU) | 18 | RELAY - ELECTRICAL STEERING COLUMN LOCK | XW4T-14474-UA | ||||
| 3 | GD214 (BK-BU) | 18 | GROUND - INSTRUMENT PANEL STRUCTURE | XW4T-14474-UA | ||||
| 4 | VDN02 (GN-OG) | 22 | CTRL MOD. - LIN BUS # BCM 2 | XW4T-14474-VA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-582
Service Part Number:
3U2Z-14S411-XHA
Gauge:
20
Pin material:
Tin
Cavities:
4
Vehicle Uses:
- Lamp - Dome/Map
- Lamp - Map
- Lamp - Overhead Console
- Module - Warning Chime/ Beltminder
- Monitor - Video/DVD
- Sensor - EATC In Car Temperature
