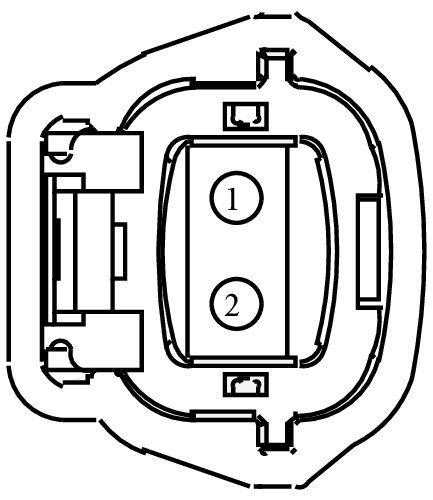

Connector End View (C1772) - INTAKE MANIFOLD RUNNER CONTROL BANK 2 (IMRC2) SOLENOID
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1772 | INTAKE MANIFOLD RUNNER CONTROL BANK 2 (IMRC2) SOLENOID | 12C508 | part# N/A | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| DU5T-14474-XA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBK02 (GN) | 20 | FUSE - 2 OR CIRCUIT BREAKER (VPWR 2) | DU5T-14474-XA | ||||
| 2 | CE315 (BU) | 20 | CTRL MOD. - POWERTRAIN # INTAKE MANIFOLD RUNNER CONTROL VALVE (IMRC) | RHD | DU5T-14474-XA | |||
| 2 | CE511 (WH) | 20 | CTRL MOD. - MANIFOLD HEATER | DU5T-14474-XA | ||||
