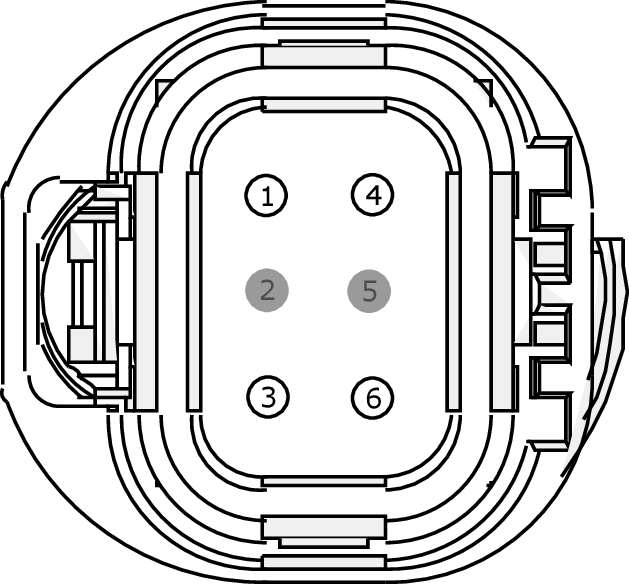

Connector End View (C1273B) - FUEL INJECTOR HEATER CONTROL MODULE
Connector: C1273B
Description
FUEL INJECTOR HEATER CONTROL MODULE
Color
Harness
12A581
Base Part #
#N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CE245 (VT-WH) | 12 | CTRL MOD. - GLOW PLUG 3 OR ELECTRONIC COLD START | |
| 2 | * | * | Not Used | |
| 3 | CE246 (YE-BU) | 12 | CTRL MOD. - GLOW PLUG 4 OR ELECTRONIC COLD START | |
| 4 | CE244 (BU-BN) | 12 | CTRL MOD. - GLOW PLUG 2 OR ELECTRONIC COLD START | |
| 5 | * | * | Not Used | |
| 6 | CE243 (GY-VT) | 12 | CTRL MOD. - GLOW PLUG 1 OR ELECTRONIC COLD START |
