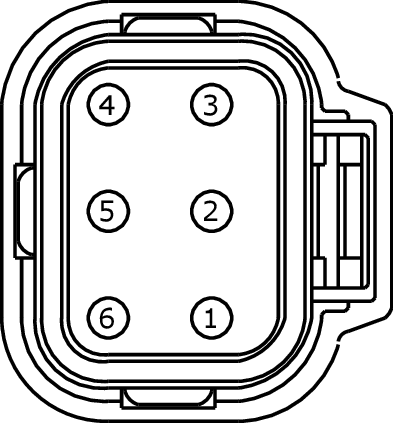

Connector End View (C1160) - EGR STEPPER MOTOR
Connector: C1160
Description
EGR STEPPER MOTOR
Color
Harness
12C508
Base Part #
#N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CE101 (WH-VT) | 18 | CTRL MOD. - POWERTRAIN # EXHAUST GAS RECIRCUL. MOTOR (STEPPER CONTR. 1) (EGRMC) (+) | |
| 2 | CBK02 (GN) | 18 | FUSE - 2 OR CIRCUIT BREAKER (VPWR 2) | |
| 3 | CE102 (YE-BU) | 18 | CTRL MOD. - POWERTRAIN # EXHAUST GAS RECIRCUL. MOTOR (STEPPER CONTR. 2) (EGRMC) (-) | |
| 4 | CE103 (BU-BN) | 18 | CTRL MOD. - POWERTRAIN # EXHAUST GAS RECIRCUL. MOTOR (STEPPER CONTR. 3) (EGRMC) | |
| 5 | CBK02 (GN) | 18 | FUSE - 2 OR CIRCUIT BREAKER (VPWR 2) | |
| 6 | CE104 (GN) | 18 | CTRL MOD. - POWERTRAIN # EXHAUST GAS RECIRCUL. MOTOR (STEPPER CONTR. 4) (EGRMC) |

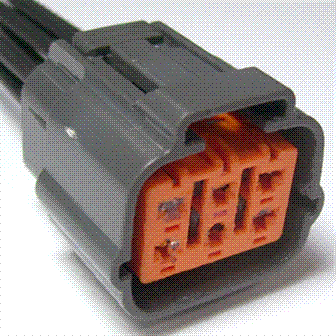

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1115 |
Service Part Number: 3U2Z-14S411-BGAB Gauge: 14 Pin material: Tin (greased) Cavities: 6 Vehicle Uses Sensor - EGR Valve Position Valve - EGR |
