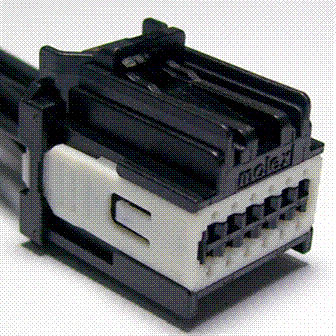

Connector End View (C4525) - APPROACHING VEHICLE AUDIBLE WARNING CONTROL MODULE
Connector: C4525
Description
APPROACHING VEHICLE AUDIBLE WARNING CONTROL MODULE
Color
Harness
14A005
Base Part #
#N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD313 (BK) | 18 | GROUND - PILLAR C OR QUARTER PANEL RIGHT # 2ND POINT | |
| 2 | VDB04 (BU) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 3 | VDB05 (WH) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | CBP22 (GN-OG) | 18 | FUSE - 22 OR CIRCUIT BREAKER | |
| 7 | * | * | Not Used | |
| 8 | VRA02 (VT-WH) | 18 | CTRL MOD. - APPROACHING VEHICLE AUDIBLE WARNING AUDIO OUT - | |
| 9 | VRA01 (GY-YE) | 18 | CTRL MOD. - APPROACHING VEHICLE AUDIBLE WARNING AUDIO OUT + | |
| 10 | VRA02 (VT-WH) | 18 | CTRL MOD. - APPROACHING VEHICLE AUDIBLE WARNING AUDIO OUT - | |
| 11 | VRA01 (GY-YE) | 18 | CTRL MOD. - APPROACHING VEHICLE AUDIBLE WARNING AUDIO OUT + | |
| 12 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1401 |
Service Part Number: EU2Z-14S411-SA Gauge: 20 Pin material: Tin Cavities: 12 Vehicle Uses Module - Climate Control Seat Module - Heated Seat (Rear) Module - Image Processing Module - Media Gateway Module - Power Steering Monitor - Video/DVD |
