Connector End View (C4458) - RADIO TRANSCEIVER MODULE (RTM)
Connector: C4458
Description
RADIO TRANSCEIVER MODULE (RTM)
Color
Harness
14A005
Base Part #
#N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD313 (BK-GN) | 18 | GROUND - PILLAR C OR QUARTER PANEL RIGHT # 2ND POINT | |
| 2 | VPL56 (BU-GY) | 22 | RECEIVER - REMOTE RF | |
| 3 | VDB07 (VT) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 4 | VDB06 (GY) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 5 | * | * | Not Used | |
| 6 | SBP32 (VT-RD) | 20 | FUSE - 32 OR CIRCUIT BREAKER |

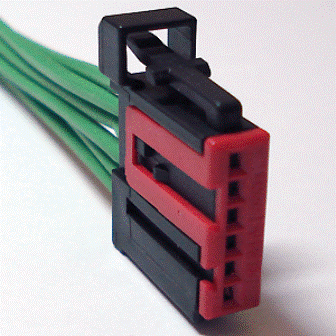

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-958 |
Service Part Number: 6U2Z-14S411-LB Gauge: 18 20 Pin material: Tin & Silver Cavities: 6 Vehicle Uses Antenna - GPS Module - Global Positioning |
