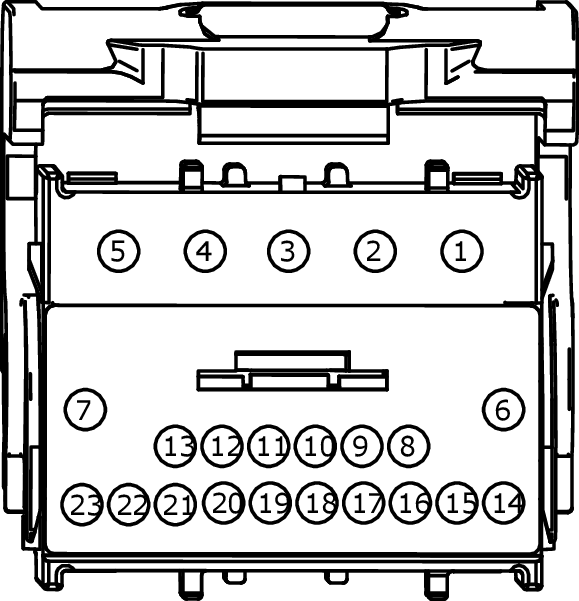

Connector End View (C4396D) - VEHICLE DYNAMICS MODULE (VDM)
Connector: C4396D
Description
VEHICLE DYNAMICS MODULE (VDM)
Color
Harness
14A005
Base Part #
#N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CCD05 (GN-BU) | 18 | CTRL MOD. - CCD # SOLENOID DAMPER REAR LEFT + | |
| 2 | RCD05 (YE-BU) | 18 | CTRL MOD. - CCD # SOLENOID DAMPER REAR LEFT - | |
| 3 | * | * | Not Used | |
| 4 | RCD06 (BU-BN) | 18 | CTRL MOD. - CCD # SOLENOID DAMPER REAR RIGHT - | |
| 5 | CCD06 (VT-GY) | 18 | CTRL MOD. - CCD # SOLENOID DAMPER REAR RIGHT + | Lincoln |
| 5 | CCD06 (GY-VT) | 18 | CTRL MOD. - CCD # SOLENOID DAMPER REAR RIGHT + | |
| 6 | GD304 (BK-GN) | 18 | GROUND - PILLAR C OR QUARTER PANEL LEFT # 4TH POINT | |
| 6 | GD313 (BK-GN) | 18 | GROUND - PILLAR C OR QUARTER PANEL RIGHT # 2ND POINT | Lincoln |
| 7 | * | * | Not Used | |
| 8 | VDB25 (GN) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | |
| 9 | VDB26 (GY) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | VCD12 (VT-WH) | 18 | SENSOR - SUSPENSION VERTICAL POSITION (HEIGHT) REAR LEFT | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | RCD23 (WH-BN) | 18 | CTRL MOD. - CCD # SENSORS 2 - | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used | |
| 21 | * | * | Not Used | |
| 22 | VCD13 (GY-VT) | 18 | SENSOR - SUSPENSION VERTICAL POSITION (HEIGHT) REAR RIGHT | |
| 22 | VCD13 (GN-VT) | 18 | SENSOR - SUSPENSION VERTICAL POSITION (HEIGHT) REAR RIGHT | Lincoln |
| 23 | * | * | Not Used |
