Connector End View (C4332) - POWER LUGGAGE COMPARTMENT LID MOTOR
Connector: C4332
Description
POWER LUGGAGE COMPARTMENT LID MOTOR
Color
Harness
14A005
Base Part #
#N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPR58 (GN-OG) | 22 | CTRL MOD. - POWER LIFTGATE DRIVE UNIT 1 # CLOSE (IF POSITIVE) | |
| 2 | CPR55 (GN-BU) | 22 | CTRL MOD. - POWER LIFTGATE DRIVE UNIT 1 # SENSOR POWER | |
| 3 | RPR55 (WH-BU) | 22 | CTRL MOD. - POWER LIFTGATE DRIVE UNIT 1 # SENSOR RETURN | |
| 4 | CPR57 (GN-WH) | 22 | CTRL MOD. - POWER LIFTGATE DRIVE UNIT 1 # OPEN (IF POSITIVE) | |
| 5 | VPR53 (BU-WH) | 22 | SENSOR - POWER LIFTGATE DRIVE UNIT 1 # HALL 1 (OPEN IF LEAD) | |
| 6 | VPR54 (BU-BN) | 22 | SENSOR - POWER LIFTGATE DRIVE UNIT 1 # HALL 2 (CLOSE IF LEAD) | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used |

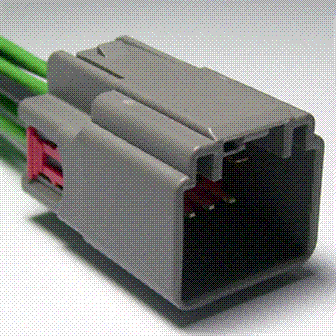

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1439 |
Service Part Number: FU2Z-14S411-AKA Gauge: 14 16 Pin material: Tin & Silver Cavities: 8 Vehicle Uses Motor - Decklid / Liftgate |
