Connector End View (C4017) - REVERSING LAMP LH
Connector: C4017
Description
REVERSING LAMP LH
Color
Harness
17N400
Base Part #
#N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLS28 (BU-WH) | 22 | CTRL MOD. - RELAY REVERSE LAMP CONTROL (RLC) | |
| 2 | GD347 (BK-VT) | 22 | GROUND - PILLAR C OR QUARTER PANEL LEFT |
| Available Pigtail Kits | |

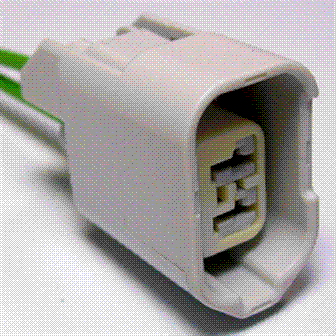

| Pigtail Kit Part Number WPT-1460 |
Service Part Number: 1U2Z-14S411-BEC Gauge: 16 Pin material: Silver Cavities: 2 Vehicle Uses Lamp - Fog/Driving Lamp - Front Cornering/Turn Lamp - Front Park Lamp - Front Turn Lamp - Front Turn/ Marker Lamp - Headlamp - High/Low Beam Lamp - License Lamp - Reverse Lamp - Running Board Lamp - Side Marker Lamp - Stop/Park Lamp - Under Hood |

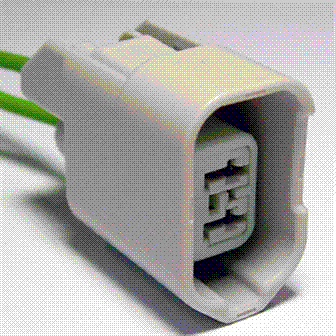

| Pigtail Kit Part Number WPT-1204 |
Service Part Number: 1U2Z-14S411-BEB Gauge: 16 Pin material: Silver Cavities: 2 Vehicle Uses Lamp - Fog/Driving Lamp - Front Park Lamp - Front Turn Lamp - Front Turn/ Marker Lamp - License Lamp - Reverse Lamp - Running Board Lamp - Side Marker Lamp - Stop/Park Lamp - Under Hood |
