Connector End View (C3128) - FUEL PUMP (FP) ASSEMBLY
Connector: C3128
Description
FUEL PUMP (FP) ASSEMBLY
Color
Harness
14A069
Base Part #
#N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VMC11 (YE-VT) | 18 | SENSOR - FUEL LEVEL (FLI) | LINCOLN 3.0L AWD |
| 2 | RMC11 (GN-BU) | 18 | FUEL SENDER 1 RETURN | LINCOLN 3.0L AWD |
| 3 | VMC23 (YE-VT) | 20 | SENSOR - FUEL LEVEL 2 (FLI) | LINCOLN 3.0L AWD |
| 4 | RMC33 (BK-GN) | 20 | CTRL MOD. - SENSOR FUEL LEVEL 2 | LINCOLN 3.0L AWD |
| Available Pigtail Kits | |

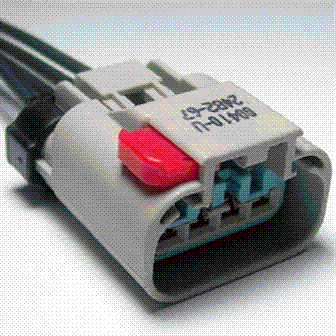

| Pigtail Kit Part Number WPT-1373 |
Service Part Number: 3U2Z-14S411-DGAB Gauge: 16 Pin material: Tin (greased) Cavities: 4 Vehicle Uses Fuel Pump/Sending Unit Module - Fuel Pump Driver Sensor - Fuel Level |

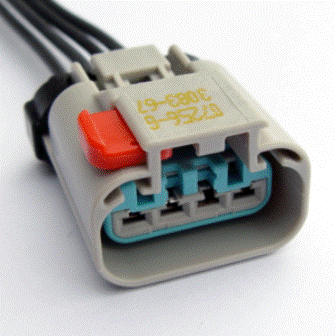

| Pigtail Kit Part Number WPT-709 |
Service Part Number: 3U2Z-14S411-DGAA Gauge: 14 Pin material: Tin Cavities: 4 Vehicle Uses Control - Engine Air Shutoff Fuel Pump/Sending Unit |
