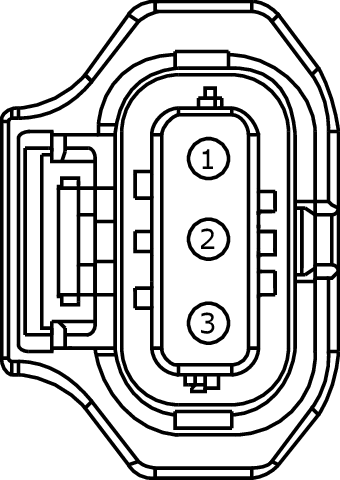

Connector End View (C1642) - ENGINE OIL PRESSURE (EOP) SENSOR
Connector: C1642
Description
ENGINE OIL PRESSURE (EOP) SENSOR
Color
Harness
12C508
Base Part #
#N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CMC14 (BN-YE) | 18 | SENSOR - LOW LEVEL ENGINE OIL | |
| 2 | RE454 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE #2 | |
| 3 | LE459 (GY) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE 3 (VREF3) |
