Connector End View (C315) - INLINE
Inline: C315
Description
INLINE
Color
Base Part #
Service Pigtail
See Below
MALE
Harness 14A069
FEMALE
Harness 14A005
| Pin | Circuit | Gauge | Qualifier |
| 1 | RE515 (YE-GY) | 10 | 14A005 |
| 1 | RE520 (YE-GY) | 12 | 14A069 |
| 2 | LE230 (BN-BU) | 18 | 14A069 |
| 2 | LE230 (BN-BU) | 22 | 14A005 |
| 2 | LE230 (BN-BU) | 4 | 14A005 |
| 2 | VE922 (VT-GN) | 20 | 14A069 |
| 3 | VMC11 (YE-VT) | 18 | 14A069 |
| 3 | VMC11 (YE-VT) | 22 | 14A005 |
| 4 | RMC11 (GN-BU) | 18 | 14A069 |
| 4 | RMC32 (GN-BU) | 18 | 14A069 |
| 4 | RMC32 (GN-BU) | 22 | 14A005 |
| 5 | RMC33 (BK-GN) | 20 | 14A069 |
| 5 | RMC33 (GN-BU) | 18 | 14A069 |
| 5 | RMC33 (WH-VT) | 22 | 14A005 |
| 6 | VMC23 (GN-OG) | 22 | 14A005 |
| 6 | VMC23 (YE-VT) | 18 | 14A069 |
| 6 | VMC23 (YE-VT) | 20 | 14A069 |
| 7 | * | * | |
| 8 | CE515 (YE-GY) | 10 | 14A005 |
| 8 | CE515 (YE-GY) | 12 | 14A069 |
| 9 | CE515 (WH-BN) | 10 | 14A005 |
| 9 | CE520 (WH-BN) | 12 | 14A069 |
| 10 | * | * | |
| 11 | * | * | |
| 12 | LE230 (YE-VT) | 20 | 14A069 |
| 12 | VE922 (VT-GN) | 18 | 14A069 |
| 12 | VE922 (VT-GN) | 22 | 14A005 |
| 12 | VE922 (VT-GN) | 4 | 14A005 |
| 13 | RE230 (BN-BU) | 20 | 14A069 |
| 13 | RE230 (WH) | 22 | 14A005 |
| 13 | RE230 (WH-VT) | 18 | 14A069 |
| 13 | RE230 (WH-VT) | 22 | 14A005 |
| 13 | RE230 (WH-VT) | 4 | 14A005 |
| 13 | RE407 (WH-VT) | 18 | 14A069 |
| 14 | DE515 (BK) | 18 | 14A069 |
| 14 | DE515 (BK) | 20 | 14A005 |
| 15 | DE515 (BK) | 18 | 14A069 |
| 15 | DE515 (BK) | 18 | |
| 15 | DE515 (BK) | 18 | 14A005 |
| 15 | DE515 (BK) | 20 | 14A005 |
| 15 | DE515 (BN-BU) | 20 | 14A069 |
| 16 | RE515 (GN-BN) | 12 | 14A069 |
| 16 | RE515 (WH-BN) | 10 | 14A005 |
| 16 | RE515 (WH-BN) | 12 | 14A069 |

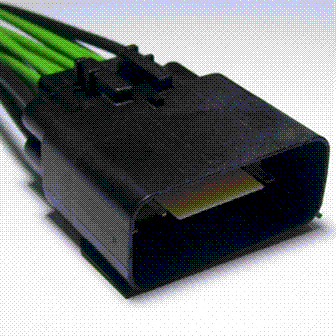

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1393 |
Service Part Number: 7U2Z-14S411-KB Gauge: 14 18 Pin material: Tin & Silver Cavities: 16 Vehicle Uses: Connector - Inline For Mating Connector Refer To WPT-1142 |
