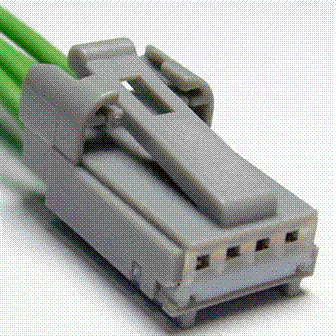

Connector End View (C286) - AUTOLAMP/SUNLOAD SENSOR
Connector: C286
Description
AUTOLAMP/SUNLOAD SENSOR
Color
Harness
14401
Base Part #
#N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VH417 (YE) | 26 | SENSOR - SUN LOAD # RIGHT | |
| 2 | VLF14 (BU) | 26 | SENSOR - AUTOLAMP DAY/NIGHT (AMBIENT LIGHT) + | |
| 3 | VH416 (VT) | 26 | SENSOR - SUN LOAD # LEFT | |
| 4 | RLF14 (GY) | 22 | SENSOR - AUTOLAMP DAY/NIGHT (AMBIENT LIGHT) - | Ford China |
| 4 | RLF14 (GY-BN) | 26 | SENSOR - AUTOLAMP DAY/NIGHT (AMBIENT LIGHT) - |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1013 |
Service Part Number: 9U2Z-14S411-TA Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses Module - Auto Lamps Sensor - Sunload |
