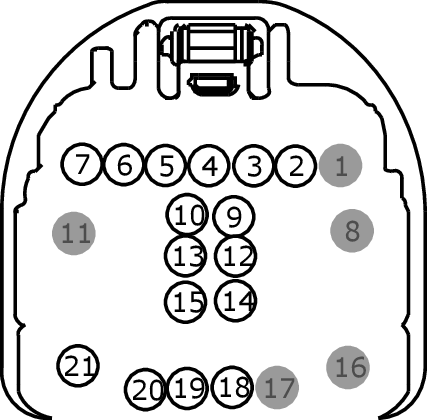

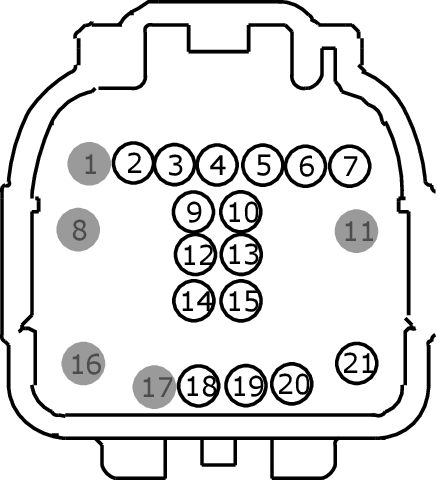

Connector End View (C263) - INLINE
Inline: C263
Description
INLINE
Color
Base Part #
Service Pigtail
See Below
MALE
Harness 14A005
FEMALE
Harness 14401
| Pin | Circuit | Gauge | Qualifier |
| 1 | * | * | |
| 2 | VMEA0 (GN) | 26 | |
| 3 | RMEA0 (OG) | 26 | |
| 4 | RLF16 (VT) | 26 | 14A005 |
| 4 | VME57 (VT) | 26 | 14401 |
| 4 | VME57 (YE) | 26 | 14A005 |
| 5 | CBP33 (WH-BN) | 18 | |
| 6 | RME57 (BU) | 26 | |
| 7 | VME99 (BN-YE) | 26 | |
| 7 | VME99 (VT) | 26 | 14A005 |
| 8 | * | * | |
| 9 | CLN09 (YE) | 26 | 14401 |
| 9 | CLN09 (YE-GN) | 22 | |
| 10 | LLE16 (BN-VT) | 22 | 14401 |
| 10 | LLF16 (BN-VT) | 20 | 14A005 |
| 11 | * | * | |
| 12 | SME23 (RD) | 26 | 14A005 |
| 12 | SME23 (VT-RD) | 22 | 14401 |
| 13 | GD383 (BK-WH) | 20 | |
| 14 | VLE16 (WH-BN) | 22 | 14401 |
| 14 | VLF16 (WH-BN) | 20 | 14A005 |
| 15 | RLF16 (VT-OG) | 20 | |
| 15 | RLF16 (VT-OG) | 22 | 14401 |
| 16 | * | * | |
| 17 | * | * | |
| 18 | RHS10 (BU-OG) | 20 | 14401 |
| 18 | RME99 (YE) | 26 | |
| 18 | VHS27 (VT) | 4 | 14A005 |
| 19 | CHS07 (GY-BU) | 18 | |
| 19 | RHS10 (BU-OG) | 22 | 14401 |
| 19 | RHS10 (BU-OG) | 4 | 14A005 |
| 19 | VHS27 (WH-OG) | 20 | 14A005 |
| 20 | CHS07 (GY-BU) | 18 | |
| 21 | CBB23 (BN-YE) | 22 |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1425 |
Service Part Number: FU2Z-14S411-RA Gauge: 14 16 20 Pin material: Tin & Silver Cavities: 21 Vehicle Uses: Connector - Inline |
