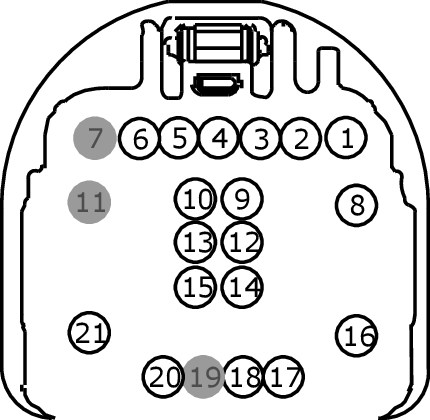

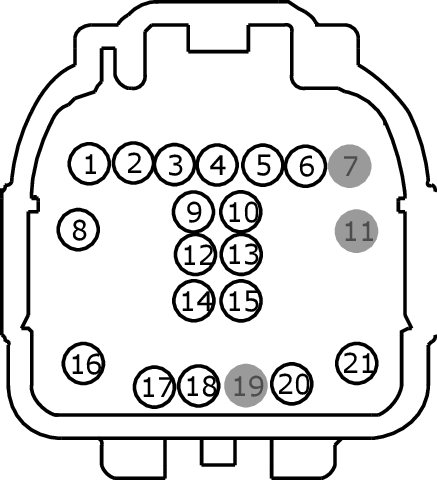

Connector End View (C260) - INLINE
Inline: C260
Description
INLINE
Color
Base Part #

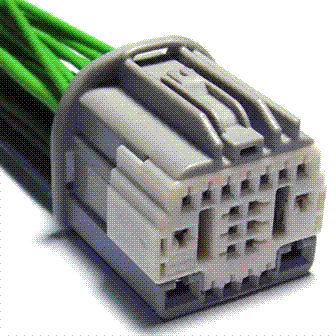

Service Pigtail
See Below
MALE
Harness 14A005
FEMALE
Harness 14401
| Pin | Circuit | Gauge | Qualifier |
| 1 | VDB06 (GY) | 26 | 14401 |
| 1 | VDB06 (GY) | 26 | 14401 |
| 1 | VDB06 (GY) | 26 | |
| 1 | VDB06 (GY-OG) | 22 | 14401 |
| 1 | VDB06 (VT-OG) | 22 | 14401 |
| 2 | VDB07 (GY-OG) | 22 | 14401 |
| 2 | VDB07 (VT) | 26 | 14401 |
| 2 | VDB07 (VT) | 26 | 14401 |
| 2 | VDB07 (VT) | 26 | |
| 2 | VDB07 (VT-OG) | 22 | 14401 |
| 3 | VDB29 (GN) | 26 | |
| 3 | VDB29 (GN) | 26 | 14A005 |
| 3 | VDB29 (GN-BU) | 22 | 14A005 |
| 3 | VDB29 (GN-BU) | 22 | 14A005 |
| 3 | VDB29 (WH-GN) | 22 | 14A005 |
| 3 | VDB29 (WH-GN) | 22 | 14A005 |
| 4 | VDB30 (GN-BU) | 22 | 14A005 |
| 4 | VDB30 (GN-BU) | 22 | 14A005 |
| 4 | VDB30 (WH) | 26 | |
| 4 | VDB30 (WH) | 26 | 14A005 |
| 4 | VDB30 (WH-GN) | 22 | 14A005 |
| 4 | VDB30 (WH-GN) | 22 | 14A005 |
| 5 | VME06 (GN) | 18 | 14401 |
| 5 | VME06 (GN) | 20 | 14A005 |
| 6 | RME06 (GY-YE) | 18 | 14401 |
| 6 | RME06 (GY-YE) | 20 | 14A005 |
| 7 | * | * | |
| 8 | VDN05 (YE) | 22 | 14401 |
| 8 | VDN05 (YE-GY) | 20 | 14401 |
| 8 | VDN05 (YE-GY) | 22 | |
| 9 | VME08 (GN-OG) | 20 | |
| 9 | VME90 (GY-BU) | 20 | 14A005 |
| 9 | VME90 (GY-BU) | 22 | 14401 |
| 10 | RME08 (GY-OG) | 20 | |
| 10 | VME91 (WH-BN) | 20 | 14A005 |
| 10 | VME91 (WH-BN) | 22 | 14401 |
| 11 | * | * | |
| 12 | VME11 (VT-OG) | 20 | |
| 12 | VME96 (GN-WH) | 18 | 14401 |
| 12 | VME96 (GN-WH) | 20 | 14A005 |
| 13 | RME11 (GY-OG) | 20 | 14401 |
| 13 | RME11 (YE-OG) | 20 | 14A005 |
| 13 | RME96 (BU-WH) | 18 | 14401 |
| 13 | RME96 (GY-VT) | 20 | 14A005 |
| 14 | VME06 (GN) | 20 | 14401 |
| 14 | VME30 (GN-BN) | 18 | 14A005 |
| 15 | RME06 (GY-YE) | 20 | 14401 |
| 15 | RME30 (VT-BN) | 18 | 14A005 |
| 16 | CR194 (VT-WH) | 18 | |
| 17 | VMM23 (BN) | 26 | |
| 17 | VMM23 (BN-VT) | 22 | 14401 |
| 18 | RMM23 (GN) | 26 | 14A005 |
| 18 | RMM23 (WH) | 26 | |
| 18 | RMM23 (WH-GN) | 22 | 14401 |
| 19 | * | * | 14A005 |
| 19 | SBP18 (GY-OG) | 18 | 14401 |
| 20 | CBP35 (YE-GY) | 18 | |
| 21 | CR195 (YE-BU) | 18 |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1463 |
Service Part Number: GU2Z-14S411-GA Gauge: 14 16 20 Pin material: Tin & Silver Cavities: 21 Vehicle Uses: Connector - Inline |
| Pigtail Kit Part Number WPT-1482 |
Service Part Number: GU2Z-14S411-GB Gauge: 14 16 Pin material: Tin & Silver Cavities: 21 Vehicle Uses: Connector - Inline |
