Connector End View (C251) - DATA LINK CONNECTOR (DLC)
Connector: C251
Description
DATA LINK CONNECTOR (DLC)
Color
BK
Harness
14401
Base Part #
14489
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | * (*) | * | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | |
| 4 | * (*) | * | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT | |
| 5 | * (*) | * | GROUND - INSTRUMENT PANEL STRUCTURE | |
| 6 | * (*) | * | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * (*) | * | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | * (*) | * | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 15 | * | * | Not Used | |
| 16 | * (*) | * | FUSE - 15 OR CIRCUIT BREAKER |
| Available Pigtail Kits | |

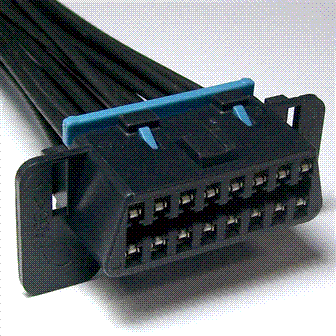

| Pigtail Kit Part Number WPT-1176 |
Service Part Number: AU2Z-14S411-BFA Gauge: 16 Pin material: Tin Cavities: 16 Vehicle Uses Test Connector - Diagnostic |
