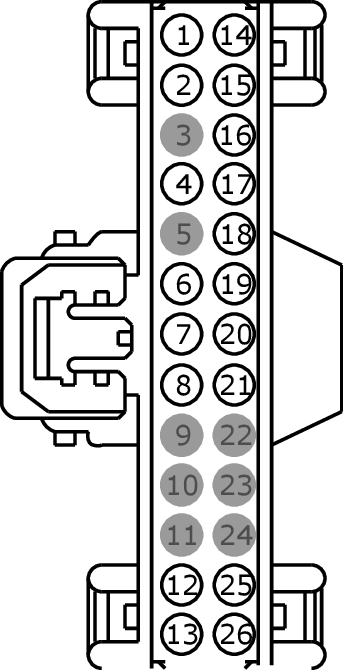

Connector End View (C240B) - AUDIO FRONT CONTROL MODULE (ACM)
Connector: C240B
Description
AUDIO FRONT CONTROL MODULE (ACM)
Color
Harness
14401
Base Part #
#N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VME99 (BN-YE) | 26 | MICROPHONE - AMBIENT NOISE 2 + | |
| 2 | VME57 (VT) | 26 | MICROPHONE - AMBIENT NOISE + | |
| 3 | * | * | Not Used | |
| 4 | VME22 (GN-VT) | 22 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO + | |
| 5 | * | * | Not Used | |
| 6 | VME90 (GY) | 26 | CTRL MOD. - SATELLITE DIGITAL RADIO DATA LINK (+) (SDL-H) | |
| 7 | VMEA0 (GN) | 26 | MICROPHONE - AMBIENT NOISE 3 + | |
| 8 | VME80 (GN) | 22 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (+) | Ford China |
| 8 | VME80 (GY-BU) | 22 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (+) | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | VME52 (BU) | 22 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO LEFT + | |
| 13 | VME53 (VT) | 22 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO RIGHT + | |
| 13 | VME53 (VT-GN) | 22 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO RIGHT + | Ford China |
| 14 | RME99 (YE) | 26 | MICROPHONE - AMBIENT NOISE 2 - | |
| 15 | RME57 (BU) | 26 | MICROPHONE - AMBIENT NOISE - | |
| 16 | DME22 (*) | 20 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO D | |
| 17 | RME22 (WH-GN) | 22 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO - | |
| 18 | SME23 (VT-RD) | 22 | CTRL MOD. - AUDIO HEAD UNIT # AMPLIFIER ENABLE 1 | |
| 19 | VME91 (WH) | 26 | CTRL MOD. - SATELLITE DIGITAL RADIO DATA LINK (-) (SDL-L) | |
| 20 | RMEA0 (OG) | 26 | MICROPHONE - AMBIENT NOISE 3 - | |
| 21 | RME80 (BU-GY) | 22 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (-) | Ford China |
| 21 | RME80 (GN-VT) | 22 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (-) | |
| 22 | * | * | Not Used | |
| 23 | * | * | Not Used | |
| 24 | * | * | Not Used | |
| 25 | RME52 (GY-OG) | 22 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO LEFT - | |
| 26 | RME53 (BN-WH) | 22 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO RIGHT - |
