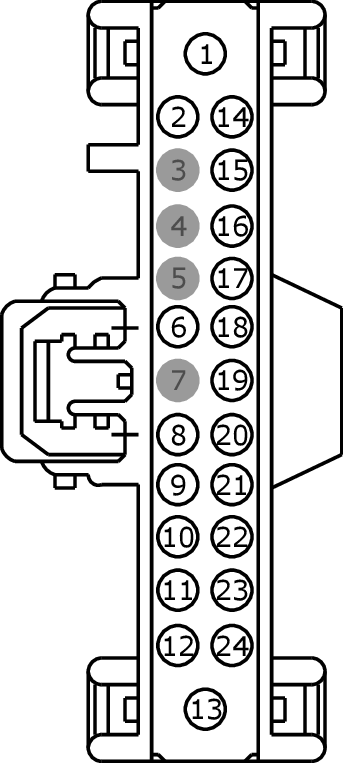

Connector End View (C240A) - AUDIO FRONT CONTROL MODULE (ACM)
Connector: C240A
Description
AUDIO FRONT CONTROL MODULE (ACM)
Color
Harness
14401
Base Part #
#N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBP33 (WH-BN) | 18 | FUSE - 33 OR CIRCUIT BREAKER | |
| 2 | CME36 (GN-VT) | 18 | CTRL MOD. - AUDIO HEAD UNIT # ANTENNA REAR WINDOW AMPLIFIER | |
| 2 | CME36 (GN-VT) | 22 | CTRL MOD. - AUDIO HEAD UNIT # ANTENNA REAR WINDOW AMPLIFIER | Ford China |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | RME45 (YE) | 26 | JACK - AUDIO # EXT. AUX IN LEFT (-) | |
| 7 | * | * | Not Used | |
| 8 | RME06 (OG-GY) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 - | |
| 9 | RME06 (GY-YE) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 - | 12 Speaker |
| 9 | RME09 (BN-YE) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER - | |
| 10 | RME07 (WH-BN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE - | |
| 10 | RME08 (GY-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT TWEETER - | 12 Speaker |
| 11 | RME10 (WH-OG) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE - | |
| 11 | RME11 (GY-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT TWEETER - | 12 Speaker |
| 12 | RME06 (GY-YE) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 - | 12 Speaker |
| 12 | RME12 (BN-BU) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER - | |
| 13 | GD215 (BK-GY) | 16 | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT | |
| 14 | VDB29 (GN) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | |
| 15 | VDB30 (WH) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | |
| 16 | DME45 (*) | 20 | JACK - AUDIO # EXT. AUX IN D | |
| 17 | VME45 (BU) | 26 | JACK - AUDIO # EXT. AUX IN LEFT (+) | |
| 18 | VME46 (GN) | 26 | JACK - AUDIO # EXT. AUX IN RIGHT (+) | |
| 19 | DME07 (*) | 20 | CTRL MOD. - AMPLIFIER # FRONT D | |
| 20 | VME06 (GN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 + | |
| 21 | VME06 (GN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 + | 12 Speaker |
| 21 | VME09 (WH-GN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER + | |
| 22 | VME07 (WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE + | |
| 22 | VME08 (GN-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT TWEETER + | 12 Speaker |
| 23 | VME10 (WH-VT) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE + | |
| 23 | VME11 (VT-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT TWEETER + | 12 Speaker |
| 24 | VME06 (GN) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 + | 12 Speaker |
| 24 | VME12 (BN-WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER + |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1440 |
Service Part Number: FU2Z-14S411-ALA Gauge: 14 20 Pin material: Tin & Silver Cavities: 24 Vehicle Uses DVD Player Module - Audio Control Module - Body Control Module Gateway Radio Test Connector - Diagnostic |
