Connector End View (C233) - IN-VEHICLE TEMPERATURE AND HUMIDITY SENSOR
Connector: C233
Description
IN-VEHICLE TEMPERATURE AND HUMIDITY SENSOR
Color
Harness
14401
Base Part #
#N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VHA31 (GN-BN) | 22 | SENSOR - REAR TEMP | |
| 2 | VH414 (GN) | 26 | SENSOR - INCAR TEMP. | |
| 3 | LH111 (BN-WH) | 22 | CTRL MOD. - CLIMATE # DOOR POSITION SENSORS ALSO GENERIC VREF IN LOGICAL SCHEMATICS | |
| 3 | LH111 (BN-WH) | 26 | CTRL MOD. - CLIMATE # DOOR POSITION SENSORS ALSO GENERIC VREF IN LOGICAL SCHEMATICS | Lincoln |
| 4 | VH413 (WH) | 26 | SENSOR - HUMIDITY | |
| 5 | RH111 (GY) | 26 | CTRL MOD. - CLIMATE # DOOR POSITION SENSORS ALSO GENERIC VREF RETURN IN LOGICAL SCHEMATICS | |
| 5 | RH111 (GY) | 22 | CTRL MOD. - CLIMATE # DOOR POSITION SENSORS ALSO GENERIC VREF RETURN IN LOGICAL SCHEMATICS | Ford China |
| 6 | CBP21 (BU-GY) | 22 | FUSE - 21 OR CIRCUIT BREAKER | Lincoln |
| Available Pigtail Kits | |

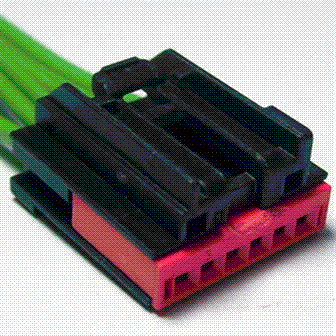

| Pigtail Kit Part Number WPT-1242 |
Service Part Number: 3U2Z-14S411-MJB Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses Indicator - Passenger Airbag Deactivation (PADI) Sensor - EATC In Car Temperature Switch - Multifunction |
