Connector End View (C192) - INLINE
Inline: C192
Description
INLINE
Color
Base Part #
Service Pigtail
See Below
MALE
Harness 12A581
FEMALE
Harness 12A581
| Pin | Circuit | Gauge | Qualifier |
| 1 | CBB25 (WH-OG) | 18 | |
| 2 | * | * | 12A581 |
| 2 | VDB25 (GN-OG) | 18 | 12A581 |
| 3 | * | * | |
| 4 | CBB25 (WH-OG) | 18 | |
| 5 | VDB26 (GY-BU) | 18 | 12A581 |
| 6 | * | * | 12A581 |
| Available Pigtail Kits | |

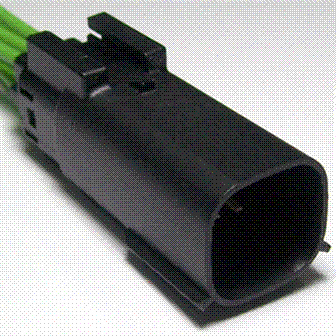

| Pigtail Kit Part Number WPT-1426 |
Service Part Number: FU2Z-14S411-TA Gauge: 16 Pin material: Silver Cavities: 6 Vehicle Uses: Camera - Reverse Park Aid Lamp - Park/Turn/Stop Sensor - Coolant Temperature Sensor - O2 (HEGO/ EGO) |
| Pigtail Kit Part Number WPT-971 |
Service Part Number: 3U2Z-14S411-FEAB Gauge: 14 Pin material: Silver Cavities: 6 Vehicle Uses: Connector - Inline Lamp - Headlamp - High/Low Beam Lamp - Park/Turn/Stop Motor - Engine Cooling Fan Motor - Running Board |
