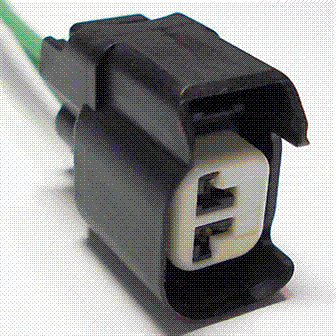

Connector End View (C182) - FUEL INJECTOR 2
Connector: C182
Description
FUEL INJECTOR 2
Color
Harness
12C508
Base Part #
#N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CE206 (GY-YE) | 20 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 2 (INJ) + | |
| 2 | CBK01 (BU) | 20 | FUSE - 1 OR CIRCUIT BREAKER (VPWR F) |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1051 |
Service Part Number: 5U2Z-14S411-ZB Gauge: 16 Pin material: Silver Cavities: 2 Vehicle Uses Fuel Injector Horn Switch - Backup Lamp Switch - Hood Ajar |
