Connector End View (C147) - INLINE
Inline: C147
Description
INLINE
Color
Base Part #
Service Pigtail
See Below
MALE
Harness 12C508
FEMALE
Harness 12A581
| Pin | Circuit | Gauge | Qualifier |
| 1 | CE243 (GY-VT) | 12 | |
| 2 | CE244 (BU-BN) | 12 | |
| 3 | CE245 (VT-WH) | 12 | |
| 4 | CE246 (YE-BU) | 12 | |
| 5 | GD110 (BK-VT) | 12 | |
| 5 | GD124 (BK-GN) | 12 | |
| 6 | GD110 (YE) | 12 | |
| 6 | GD124 (BK-GN) | 12 | |
| 7 | GD110 (BN-YE) | 12 | |
| 7 | GD124 (BK-GN) | 12 | |
| 8 | GD110 (BK-GN) | 12 | |
| 8 | GD124 (BK-GN) | 12 |

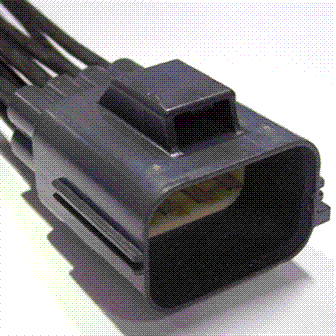

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1084 |
Service Part Number: AU2Z-14S411-AEA Gauge: 12 Pin material: Tin (greased) Cavities: 8 Vehicle Uses: Connector - Inline |
| Pigtail Kit Part Number WPT-1084 |
Service Part Number: AU2Z-14S411-AEA Gauge: 12 Pin material: Tin (greased) Cavities: 8 Vehicle Uses: Connector - Inline |
