Connector End View (C146) - INLINE
Inline: C146
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

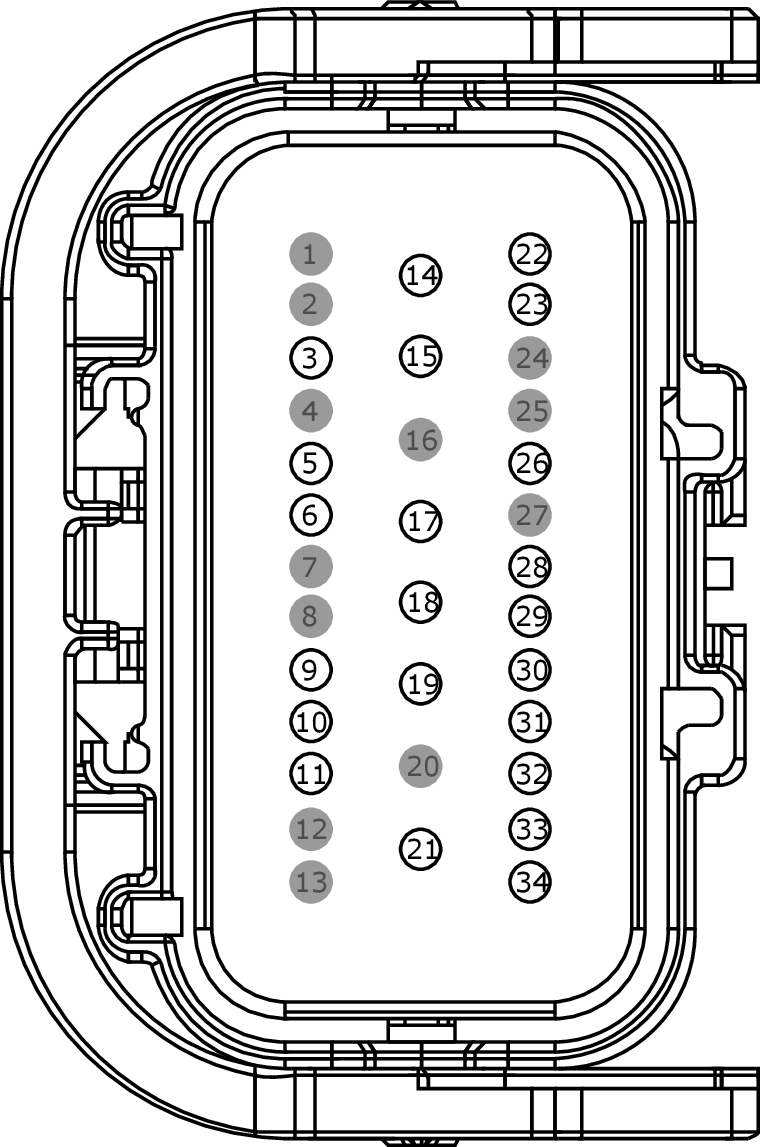

MALE
Harness 14A280

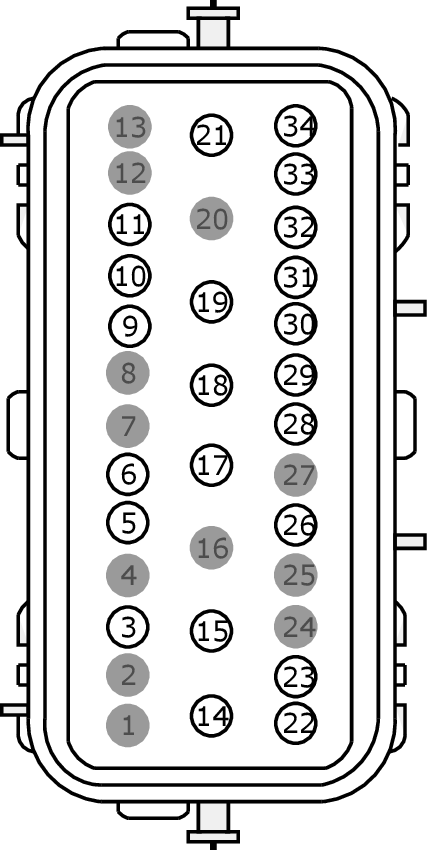

FEMALE
Harness 12A581
| Pin | Circuit | Gauge | Qualifier |
| 1 | * | * | |
| 2 | * | * | 14A280 |
| 2 | VE147 (VT-GN) | 20 | 12A581 |
| 3 | VYT11 (VT-GY) | 18 | 12A581 |
| 3 | VYT11 (VT-GY) | 20 | 14A280 |
| 4 | * | * | 14A280 |
| 4 | LE145 (WH-VT) | 20 | 12A581 |
| 5 | VYT12 (VT-GN) | 18 | 12A581 |
| 5 | VYT12 (YE-GN) | 18 | 12A581 |
| 5 | VYT12 (YE-GN) | 20 | 14A280 |
| 6 | VDC61 (VT-GN) | 20 | |
| 7 | * | * | |
| 8 | * | * | 14A280 |
| 8 | LDC59 (BU-WH) | 20 | 12A581 |
| 9 | LE423 (GN-VT) | 20 | |
| 10 | VE432 (WH-BN) | 20 | 12A581 |
| 10 | VE462 (WH-BN) | 20 | |
| 11 | RE147 (YE-VT) | 20 | 12A581 |
| 11 | RE407 (YE-VT) | 20 | |
| 12 | * | * | 14A280 |
| 12 | RDC59 (GY-BN) | 20 | 12A581 |
| 13 | * | * | 14A280 |
| 13 | RE407 (YE-VT) | 20 | 12A581 |
| 14 | CDC25 (BN-GN) | 12 | |
| 15 | SBB72 (GN-RD) | 14 | 12A581 |
| 15 | SBB76 (BN-RD) | 14 | 14A280 |
| 16 | * | * | |
| 17 | SBB46 (BN-RD) | 14 | 12A581 |
| 17 | SBB46 (BN-RD) | 16 | 14A280 |
| 17 | SBB55 (BN-RD) | 14 | 12A581 |
| 18 | CBB19 (BN-WH) | 14 | 12A581 |
| 18 | CBB19 (BN-WH) | 16 | 14A280 |
| 19 | CBB21 (BU-GY) | 14 | 12A581 |
| 19 | CBB21 (BU-GY) | 16 | 14A280 |
| 20 | * | * | |
| 21 | GD120 (BK-GN) | 12 | |
| 22 | CBK03 (GY) | 18 | |
| 23 | CH307 (GY-BU) | 18 | |
| 23 | VCF36 (YE-GN) | 20 | 12A581 |
| 24 | * | * | 14A280 |
| 24 | RCF36 (VT-BN) | 20 | 12A581 |
| 25 | * | * | 14A280 |
| 25 | RE147 (YE-BU) | 20 | 12A581 |
| 25 | RE332 (YE-BU) | 20 | 12A581 |
| 26 | CH401 (VT-WH) | 20 | |
| 27 | * | * | 14A280 |
| 27 | LE147 (GN-VT) | 20 | 12A581 |
| 28 | CDC10 (BU-OG) | 20 | |
| 29 | CDC15 (VT) | 20 | |
| 30 | CDC56 (WH) | 18 | 14A280 |
| 30 | CDC56 (WH) | 20 | 12A581 |
| 30 | SDC57 (BU-OG) | 20 | 12A581 |
| 31 | VDB25 (GN-OG) | 20 | |
| 32 | VDB26 (GY-BU) | 20 | |
| 33 | VDB25 (GN-OG) | 20 | |
| 34 | VDB26 (GY-BU) | 20 |
