Connector End View (C145) - INLINE
Inline: C145
Description
INLINE
Color
Base Part #
Service Pigtail
See Below
MALE
Harness 12A581
FEMALE
Harness 8C290
| Pin | Circuit | Gauge | Qualifier |
| 1 | * | * | |
| 2 | LE423 (GN-VT) | 20 | 12A581 |
| 2 | LE424 (GN-VT) | 18 | 8C290 |
| 3 | * | * | |
| 4 | LE424 (YE-GN) | 18 | 8C290 |
| 4 | LE424 (YE-GN) | 20 | 12A581 |
| 4 | VE716 (YE) | 20 | 12A581 |
| 5 | LE424 (YE-VT) | 18 | 8C290 |
| 5 | RE147 (YE-VT) | 20 | 12A581 |
| 5 | RE407 (YE-VT) | 18 | 8C290 |
| 5 | RE407 (YE-VT) | 20 | 12A581 |
| 6 | LE424 (YE) | 18 | 8C290 |
| 6 | RE332 (YE-BU) | 20 | 12A581 |
| 6 | RE407 (YE-BU) | 18 | 8C290 |
| 6 | RE407 (YE-BU) | 20 | 12A581 |
| 6 | RE407 (YE-VT) | 18 | 12A581 |
| 7 | LE423 (GN-VT) | 18 | 8C290 |
| 7 | LE423 (GN-VT) | 20 | 12A581 |
| 7 | LE424 (GN) | 18 | 8C290 |
| 8 | LE423 (GN) | 18 | 8C290 |
| 8 | LE423 (GN-VT) | 20 | 12A581 |
| 8 | LE424 (YE-GN) | 18 | 12A581 |
| 8 | VE751 (YE-GN) | 18 | 8C290 |
| 9 | VH433 (VT-OG) | 18 | 8C290 |
| 9 | VH433 (VT-OG) | 20 | 12A581 |
| 10 | VE803 (GY-OG) | 18 | 8C290 |
| 10 | VE804 (GN-BN) | 18 | 12A581 |
| 10 | VE805 (GY-OG) | 18 | 8C290 |
| 10 | VE805 (GY-OG) | 20 | 12A581 |
| 11 | * | * | |
| 12 | * | * |

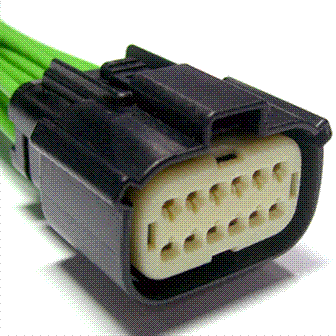

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1485 |
Service Part Number: HU2Z-14S411-CA Gauge: 16 Pin material: Silver Cavities: 12 Vehicle Uses: Connector - Inline |
| Pigtail Kit Part Number WPT-1125 |
Service Part Number: AU2Z-14S411-AMA Gauge: 16 Pin material: Silver Cavities: 12 Vehicle Uses: Connector - Inline Mirror - Sideview |
