Connector End View (C144) - INLINE
Inline: C144
Description
INLINE
Color
Base Part #
Service Pigtail
See Below
MALE
Harness 12A581
FEMALE
Harness 8C290
| Pin | Circuit | Gauge | Qualifier |
| 1 | CEC05 (VT-GY) | 10 | |
| 1 | CEC05 (VT-GY) | 12 | 12A581 |
| 2 | CEC06 (YE-OG) | 10 | |
| 2 | CEC06 (YE-OG) | 10 | 12A581 |
| 2 | CEC06 (YE-OG) | 12 | 12A581 |
| 2 | GD126 (YE-OG) | 10 | 12A581 |
| 3 | CEC07 (BN) | 10 | |
| 4 | GD122 (BK) | 10 | |
| 4 | GD122 (BK) | 12 | 12A581 |
| Available Pigtail Kits | |

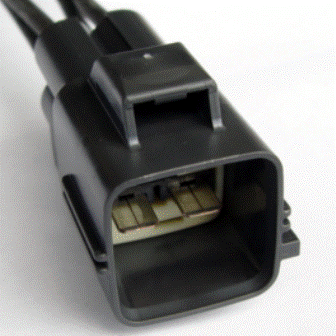

| Pigtail Kit Part Number WPT-750 |
Service Part Number: 3U2Z-14S411-EJAA Gauge: 10 Pin material: Tin Cavities: 4 Vehicle Uses: Mating Connector WPT-1343 Motor - Engine Cooling Fan |

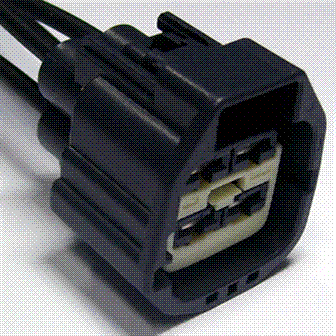

| Pigtail Kit Part Number WPT-1343 |
Service Part Number: DU2Z-14S411-ABA Gauge: 12 Pin material: Tin Cavities: 4 Vehicle Uses: Mating Connector WPT-750 Motor - Engine Cooling Fan |
