Connector End View (C140) - INLINE
Inline: C140
Description
INLINE
Color
Base Part #
Service Pigtail
See Below
MALE
Harness 14K011
FEMALE
Harness 15K867
| Pin | Circuit | Gauge | Qualifier |
| 1 | CPL25 (BU-OG) | 22 | |
| 2 | GD120 (BK-GN) | 22 | |
| 3 | VE750 (GN-BU) | 22 | |
| 4 | RE407 (YE-VT) | 22 |
| Available Pigtail Kits | |

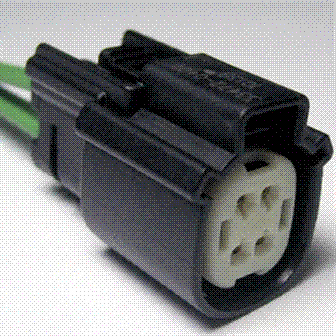

| Pigtail Kit Part Number WPT-1288 |
Service Part Number: CU2Z-14S411-ZA Gauge: 16 Pin material: Silver Cavities: 4 Vehicle Uses: Sensor - Catalyst Monitor Sensor - O2 (HEGO/ EGO) |

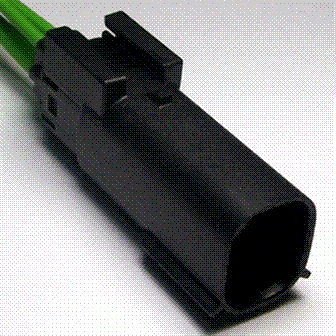

| Pigtail Kit Part Number WPT-1498 |
Service Part Number: BU2Z-14S411-TB Gauge: 16 Pin material: Silver Cavities: 4 Vehicle Uses: Connector - Inline Lamp - Headlamp - High/Low Beam Lamp - Park/Turn/Stop Lamp - Reverse Sensor - Catalyst Monitor Sensor - O2 (HEGO/ EGO) Speaker - Siren Speaker - Subwoofer Switch - Heated Seat - LH - Rear Switch - Heated Seat - RH - Rear Valve - Active Exhaust Solenoid |
| Pigtail Kit Part Number WPT-1171 |
Service Part Number: BU2Z-14S411-TA Gauge: 16 Pin material: Silver Cavities: 4 Vehicle Uses: Lamp - Headlamp - High/Low Beam |
