Connector End View (C139) - INLINE
Inline: C139
Description
INLINE
Color
Base Part #
Service Pigtail
See Below
MALE
Harness 12C508
FEMALE
Harness 9F666
| Pin | Circuit | Gauge | Qualifier |
| 1 | CE205 (GN-BU) | 16 | 12C508 |
| 1 | CE205 (GN-BU) | 20 | 9F666 |
| 2 | RE205 (YE-BU) | 16 | 12C508 |
| 2 | RE205 (YE-BU) | 20 | 9F666 |
| 3 | CE206 (GY-YE) | 16 | 12C508 |
| 3 | CE206 (GY-YE) | 20 | 9F666 |
| 4 | RE206 (BU-OG) | 16 | 12C508 |
| 4 | RE206 (BU-OG) | 20 | 9F666 |
| 5 | CE207 (VT-GY) | 16 | 12C508 |
| 5 | CE207 (VT-GY) | 20 | 9F666 |
| 6 | RE207 (GN-VT) | 16 | 12C508 |
| 6 | RE207 (GN-VT) | 20 | 9F666 |
| 7 | CE208 (YE-OG) | 16 | 12C508 |
| 7 | CE208 (YE-OG) | 20 | 9F666 |
| 8 | RE208 (BU) | 16 | 12C508 |
| 8 | RE208 (BU) | 18 | 9F666 |
| Available Pigtail Kits | |

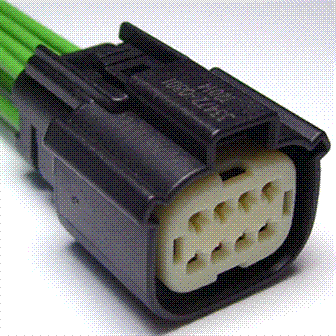

| Pigtail Kit Part Number WPT-1407 |
Service Part Number: FU2Z-14S411-DA Gauge: 16 Pin material: Silver Cavities: 8 Vehicle Uses: Mirror - Sideview |

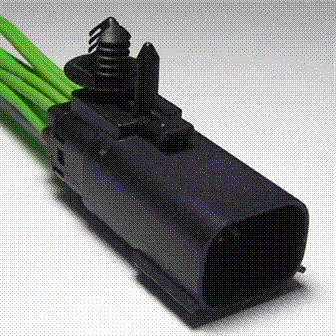

| Pigtail Kit Part Number WPT-1415 |
Service Part Number: FU2Z-14S411-DB Gauge: 16 Pin material: Silver Cavities: 8 Vehicle Uses: Mirror - Sideview |
| Pigtail Kit Part Number WPT-1276 |
Service Part Number: CU2Z-14S411-ALA Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses: Connector - Inline |
