Connector End View (C128) - MASS AIR FLOW/INTAKE AIR TEMPERATURE (MAF/IAT) SENSOR
Connector: C128
Description
MASS AIR FLOW/INTAKE AIR TEMPERATURE (MAF/IAT) SENSOR
Color
Harness
12A581
Base Part #
#N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | VE740 (VT-GY) | 20 | SENSOR - INTAKE AIR TEMPERATURE (IAT) | |
| 3 | CBB49 (VT-GY) | 20 | FUSE - 49 OR CIRCUIT BREAKER | |
| 4 | RE320 (BU) | 20 | CTRL MOD. - POWERTRAIN # MASS AIR FLOW SEN. LH BANK OR 1ST BANK (MAFRTN) | |
| 5 | VE807 (YE-VT) | 20 | SENSOR - MASS AIR FLOW LH BANK OR 1ST BANK OR UNIQUE (MAF) | |
| 6 | * | * | Not Used |

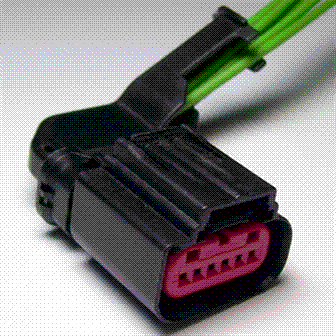

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1241 |
Service Part Number: 3U2Z-14S411-FJAC Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses Control - Electronic Throttle Sensor - Mass Air Flow |
