Connector End View (C101) - CRANKSHAFT POSITION (CKP) SENSOR
Connector: C101
Description
CRANKSHAFT POSITION (CKP) SENSOR
Color
Harness
12C508
Base Part #
#N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VE711 (YE-VT) | 18 | SENSOR - CRANKSHAFT POSITION (CKPP) + | |
| 2 | RE135 (GN-BN) | 18 | CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION SENSOR (CKPN) - |

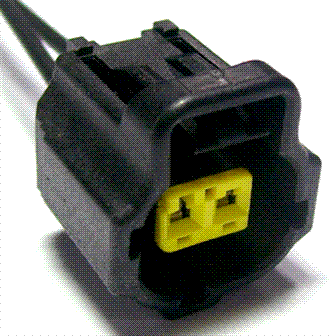

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1271 |
Service Part Number: 3U2Z-14S411-CGC Gauge: 16 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Sensor - Cam Shaft Position Sensor - Crank Shaft Position |
