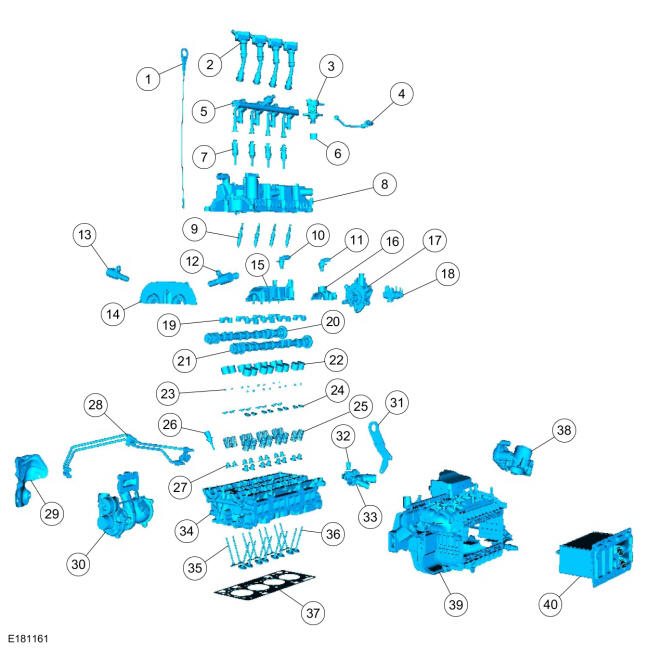

Exploded View Of Upper Engine
WARNING: This page is about a different variant/trim than selected.
| Item | Part Number | Description |
|---|---|---|
| 1 | 6750 | Oil level indicator |
| 2 | 12A366 | Ignition coil on plug (4 required) |
| 3 | 9D376 | Fuel injection pump |
| 4 | 9D354 | Fuel injection pump-to-fuel rail fuel supply tube |
| 5 | 9H487 | Fuel rail |
| 6 | 6C287 | Fuel injection pump tappet |
| 7 | 9F593 | Fuel injector (4 required) |
| 8 | 6M293 | Cover assembly |
| 9 | 12405 | Spark plug (4 required) |
| 10 | 12K073 | Exhaust camshaft position(CMP) sensor |
| 11 | 12K073 | Intake camshaft position(CMP) sensor |
| 12 | 6L713 | Intake variable camshaft timing (VCT) unit oil control solenoid |
| 13 | 6L713 | Exhaust variable camshaft timing (VCT) unit oil control solenoid |
| 14 | - | Variable camshaft timing (VCT) unit bridge (part of 6049) |
| 15 | 9346 | Fuel injection pump mounting bracket |
| 16 | - | Vacuum pump mounting bracket (part of 6069) |
| 17 | 2A451 | Vacuum pump assembly |
| 18 | 9F490 | Turbocharger vacuum control solenoid |
| 19 | - | Camshaft cap (8 required) (part of 6049) |
| 20 | 6A272 | Exhaust camshaft |
| 21 | 6A270 | Intake camshaft |
| 22 | 6500 | Valve tappet (16 required) |
| 23 | 6518 | Valve collet (16 required) |
| 24 | 6514 | Valve spring retainer (16 required) |
| 25 | 6A536 | Valve spring (16 required) |
| 26 | 6G004 | Cylinder head temperature (CHT) sensor |
| 27 | 6571 | Valve seal (16 required) |
| 28 | 9V454 | Turbocharger coolant tubes |
| 29 | 9N454 | Turbocharger heat shield |
| 30 | 6K682 | Turbocharger |
| 31 | 17K078 | Lift eye bracket |
| 32 | 12A648 | Engine coolant temperature(ECT) sensor |
| 33 | 8K556 | Coolant outlet |
| 34 | 6049 | Cylinder head |
| 35 | 6505 | Exhaust valve (8 required) |
| 36 | 6507 | Intake valve (8 required) |
| 37 | 6051 | Cylinder head gasket |
