Exploded View Of Lower Engine Block
WARNING: This page is about a different variant/trim than selected.

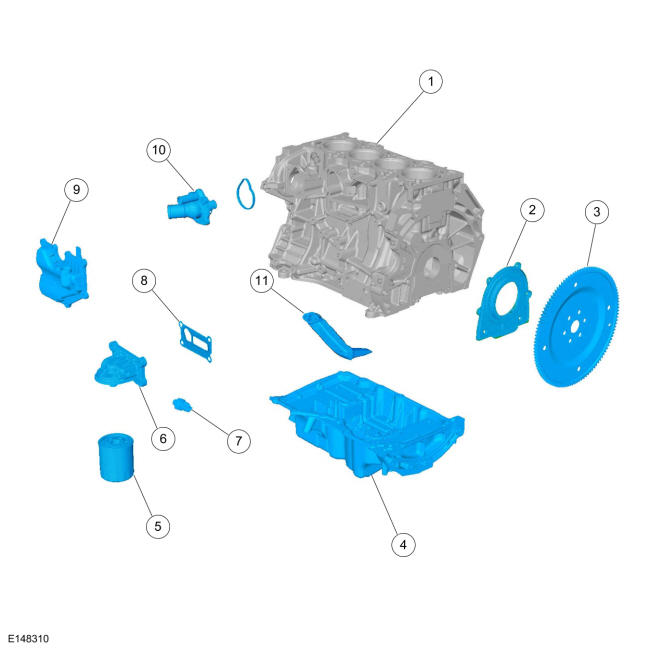

Lower Engine Block Exploded View (View 1)
| Item | Part Number | Description |
|---|---|---|
| 1 | 6010 | Cylinder block |
| 2 | 6K318 | Crankshaft rear oil seal and retainer |
| 3 | 6K375 | Flexplate |
| 4 | 6675 | Oil pan |
| 5 | 6714 | Oil filter |
| 6 | 6884 | Oil filter adapter |
| 7 | 9278 | Engine Oil Pressure(EOP) switch |
| 8 | 6A636 | Oil filter adapter gasket |
| 9 | 6A785 | Crankcase vent oil separator |
| 10 | 8575 | Thermostat assembly |
| 11 | 6622 | Oil pump screen and pickup tube |

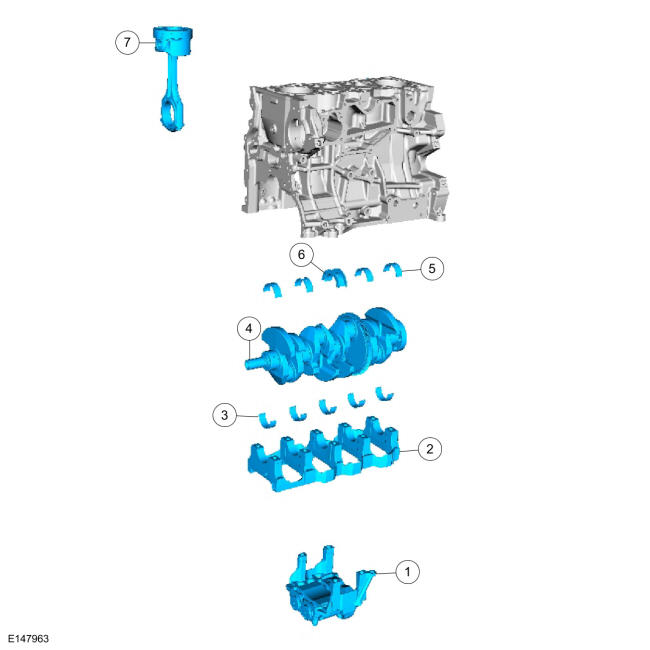

Lower Engine Block Exploded View (View 2)
| Item | Part Number | Description |
|---|---|---|
| 1 | 6K360 | Balance shaft assembly |
| 2 | - | Main bearing beam (part of 6010) |
| 3 | 6A338 | Crankshaft main bearing beam bearing (5 required) |
| 4 | 6300 | Crankshaft assembly |
| 5 | 6333 | Cylinder block crankshaft main bearing (4 required) |
| 6 | 6337 | Cylinder block crankshaft main thrust bearing |
| 7 | 6110 | Piston (4 required) |
