Transmission Description
WARNING: This page is about a different variant/trim than selected.

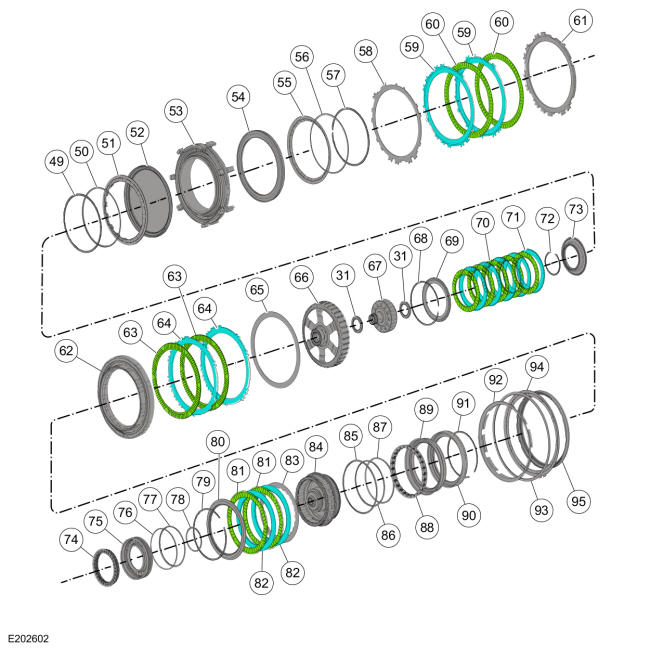

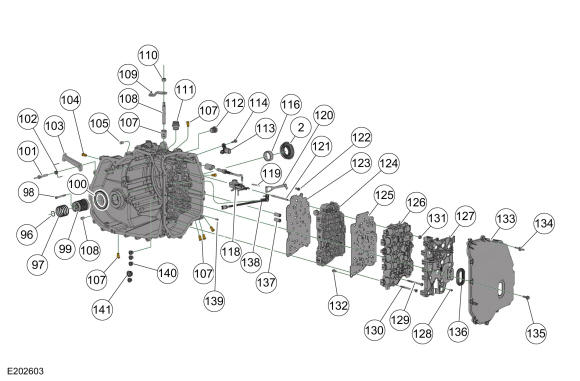

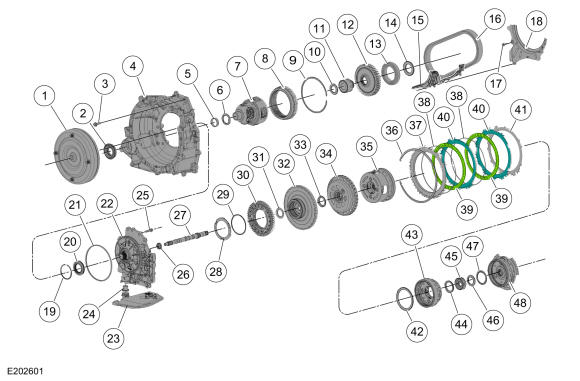

Disassembled Views
| Item | Part Number | Description |
|---|---|---|
| 1 | 7902 | Torque converter |
| 2 | 7H260 | LH halftshaft seal |
| 3 | 7J287 | Torque converter housing bolt (15 required) |
| 4 | 7975 | Torque converter housing |
| 5 | 7L110 | Transmission housing ring |
| 6 | 7G112 | Differential thrust bearing |
| 7 | 7F465 | Differential assembly |
| 8 | 7G334 | Different ring gear |
| 9 | 7H318 | Differential ring gear snap ring |
| 10 | 7G107 | Differential bearing |
| 11 | 7G192 | Differential sun gear |
| 12 | 7G131 | Drive chain driven sprocket |
| 13 | 7G247 | Drive sprocket thrust bearing |
| 14 | 7G355 | Drive sprocket inner bearing |
| 15 | 7H245 | Differential transmission fluid baffle |
| 16 | 7G249 | Drive chain |
| 17 | W500214 | Transmission fluid baffle bolt (2 required) |
| 18 | 7G351 | Transmission fluid baffle |
| 19 | 7P113 | Torque converter hub seal retainer |
| 20 | 7A248 | Torque converter hub seal |
| 21 | 7D441 | Pump assembly-to-torque converter housing O-ring seal |
| 22 | 7P094 | Pump assembly |
| 23 | 7G186 | Transmission fluid filter |
| 24 | 7D203 | oil tube adapter |
| 25 | 7J400 | Pump-to-torque converter housing bolt (7 required) |
| 26 | 7048 | Input shaft oil seal |
| 27 | 7F213 | Input shaft |
| 28 | 7G099 | Drive sprocket thrust washer |
| 29 | 7J417 | Drive sprocket snap ring |
| 30 | 7G130 | Drive chain drive sprocket |
| 31 | 7F078 | Sun gear thrust bearing |
| 32 | 7096 | Park gear |
| 33 | 7D234 | Sun gear thrust bearing |
| 34 | 7A019 | Front planetary sun gear and shell assembly |
| 35 | 7N473 | Front planetary carrier/rear ring gear |
| 36 | 7G367 | Forward clutch snap ring |
| 37 | 7J406 | Forward clutch pressure plate |
| 38 | 7E457 | Forward clutch spring plate (2 required) |
| 39 | 7E311 | Forward clutch interior plate (2 required) |
| 40 | 7E314 | Forward clutch exterior plate (2 required) |
| 41 | 7E457 | Forward clutch wave spring |
| 42 | 7C096 | Front clutch sun gear thrust bearing |
| 43 | 7L192 | Center planetary carrier/front ring gear assembly |
| 44 | 7F244 | Sun gear thrust bearing |
| 45 | 7G231 | Gear - center planetary sun |
| 46 | 7G178 | Sun gear bearing |
| 47 | 7G177 | Center support bearing |
| 48 | 7D491 | Rear planetary carrier/center ring gear assembly |
| 49 | 7J403 | Forward clutch piston return ring retainer |
| 50 | 7H318 | Forward clutch piston snap ring retainer |
| 51 | 7B070 | Forward clutch piston disc spring |
| 52 | 7A262 | Forward clutch piston |
| 53 | 7L328 | Center support |
| 54 | 7D402 | Low/reverse clutch piston |
| 55 | 7D405 | Low/reverse clutch piston return spring |
| 56 | 7D041 | Low/reverse clutch piston snap spring retainer |
| 57 | 7H075 | Low/reverse clutch piston return spring |
| 58 | 7J701 | Low/reverse clutch wave spring |
| 59 | 7G474 | Low/reverse clutch exterior plate (2 required) |
| 60 | 7E312 | Low/reverse clutch interior plate (2 required) |
| 61 | 7D408 | Low/reverse clutch pressure plate |
| 62 | 7H253 | Low One-Way Clutch |
| 63 | 7F219 | Intermediate clutch interior plate (2 required) |
| 64 | 7F220 | Intermediate clutch exterior plate (2 required) |
| 65 | 7G159 | Intermediate clutch wave spring |
| 66 | 7D062 | Rear planetary sun gear and shell assembly |
| 67 | 7H351 | Clutch hub |
| 68 | 7J404 | Overdrive clutch snap ring |
| 69 | 7B066 | Overdrive clutch pressure plate |
| 70 | 7B164 | Overdrive clutch interior plate (5 required) |
| 71 | 7B442 | Overdrive clutch exterior plate (5 required) |
| 72 | 7J010 | Overdrive clutch balance piston snap ring |
| 73 | 7J029 | Overdrive clutch balance piston |
| 74 | 7H561 | Overdrive clutch piston return spring |
| 75 | 7G418 | Overdrive clutch piston |
| 76 | 7A548 | Overdrive clutch piston oil seal |
| 77 | 7J008 | Overdrive clutch piston outer seal |
| 78 | 7J007 | Overdrive clutch piston inner seal |
| 79 | 7H233 | Direct clutch snap ring |
| 80 | 7B477 | Direct clutch pressure plate |
| 81 | 7H095 | Reverse clutch interior plate (2 required) |
| 82 | 7G475 | Direct clutch plate (2 required) |
| 83 | 7J013 | Direct clutch wave spring |
| 84 | 7J251 | Direct/overdrive clutch hub assembly |
| 85 | 7C000 | Direct clutch piston outer seal |
| 86 | 7F234 | Direct clutch piston inner seal |
| 87 | 7E056 | Direct clutch piston inner oil seal |
| 88 | 7G298 | Direct clutch piston return spring |
| 89 | 7F254 | Direct clutch piston |
| 90 | 7F281 | Direct clutch cylinder |
| 91 | 7H076 | Direct clutch cylinder snap ring |
| 92 | 7J490 | Intermediate clutch apply ring |
| 93 | 7B421 | Intermediate clutch piston return spring snap ring |
| 94 | 7603 | Intermediate clutch piston return spring |
| 95 | 7F472 | Intermediate clutch piston |
| 96 | 7J410 | Input shaft snap ring |
| 97 | 7C565 | Clutch support tower seals (4 required) |
| 98 | 7J288 | Clutch support tower bolt (3 required) |
| 99 | 7G034 | Clutch support tower |
| 100 | 7F242 | Transmission case thrust bearing |
| 101 | 7D071 | Park pawl shaft |
| 102 | 7D070 | Park pawl spring |
| 103 | 7A441 | Park pawl |
| 104 | 7010 | plug (7 required) |
| 105 | 7B362 | Transmission case guide pin (2 required) |
| 106 | 7005 | Transmission case |
| 107 | 7F337 | Park pawl seal |
| 108 | 7C493 | Manual control shaft |
| 109 | 7G354 | Manual control lever |
| 110 | W711892 | Manual control lever nut |
| 111 | 7035 | Transmission case vent |
| 112 | W714071 | Fluid reservoir bolt |
| 113 | 7M101 | Turbine shaft speed (TSS) sensor |
| 114 | W712658 | Turbine shaft speed (TSS) bolt |
| 115 | 7F354 | Park pawl cover |
| 116 | 7E110 | LH shaft bushing |
| 117 | 7D410 | Park pawl actuator rod |
| 118 | 7H557 | Transmission range (TR) sensor |
| 119 | 7G100 | Manual control shaft pin |
| 120 | 7E332 | Manual valve detent spring |
| 121 | 7C207 | Output shaft speed (OSS) sensor bolt |
| 122 | 7J421 | Transmission range (TR) sensor detent spring bolt |
| 123 | 7J236 | Main control-to-transmission case separator plat |
| 124 | 7A100 | Main control valve body |
| 125 | 7Z490 | Main control valve body-to-solenoid body separator plate |
| 126 | 7A092 | Solenoid body |
| 127 | 7G276 | Transmission internal wiring harness frame |
| 128 | W505513 | Transmission internal wiring harness frame screw (5 required) |
| 129 | 7J320 | Main control-to-transmission case bolt (short) (12 required) |
| 130 | 7J386 | Main control-to-transmission case bolt (long) (10 required) |
| 131 | W520412 | Main control nut |
| 132 | N605770 | Separator plate-to-solenoid body bolt (2 required) |
| 133 | 7G004 | Main control cover |
| 134 | W714629 | Main control cover stud bolt (9 required) |
| 135 | W500215 | Main control cover bolt (4 required) |
| 136 | 7J213 | Main control-to-cover seal |
| 137 | 7J135 | Main control-to-transmission case seal (2 required) |
| 138 | 7H103 | Output shaft speed (OSS) sensor |
| 139 | 7B431 | Main control alignment pin |
| 140 | 7N265 | Clutch feed seal (small) (4 required) |
| 141 | 7N265 | Clutch feed seal (large) |

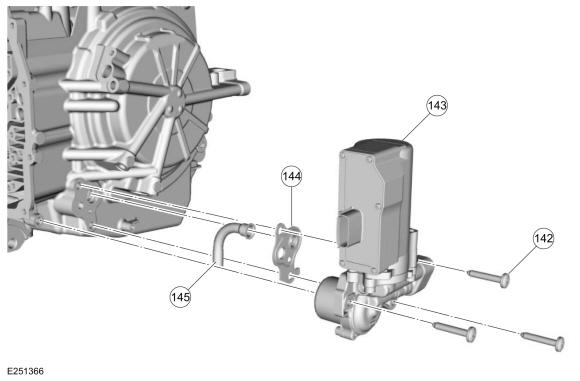

| 142 | W715931 | Transmission fluid auxiliary pump bolt (3 required) |
| 143 | 7A103 | Transmission fluid auxiliary pump |
| 144 | 7A136 | Transmission fluid auxiliary pump gasket |
| 145 | 7890C | Transmission fluid auxiliary pump supply tube |

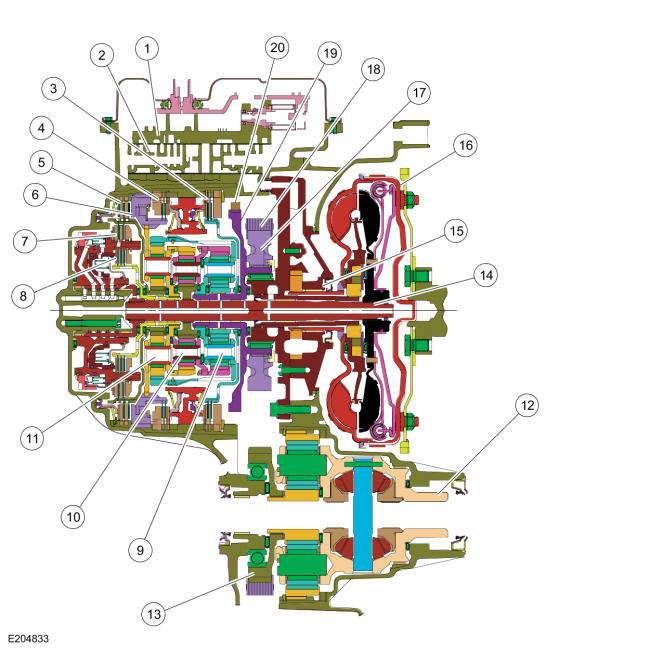

Component Location
| Item | Description |
|---|---|
| 1 | Solenoid body |
| 2 | Valve body |
| 3 | Forward clutch (clutch brake 1, 2, 3, 4) |
| 4 | Low/reverse clutch (clutch brake L/R) |
| 5 | Intermediate clutch (clutch brake 2, 6) |
| 6 | Low One-Way Clutch (OWC) |
| 7 | Direct clutch (drive clutch 3, 5, R) |
| 8 | Overdrive clutch (drive clutch 4, 5, 6) |
| 9 | Front planetary assembly |
| 10 | Center planetary assembly |
| 11 | Rear planetary assembly |
| 12 | Final drive carrier and differential assembly |
| 13 | Drive chain driven sprocket |
| 14 | Input shaft assembly and direct/overdrive clutch hub |
| 15 | Pump assembly |
| 16 | Torque converter |
| 17 | Drive chain sprocket |
| 18 | Drive chain |
| 19 | Park gear |
